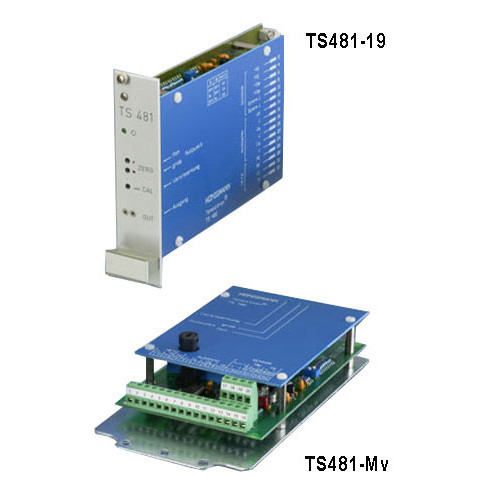

TS481 Elektronischer Messverstärker
TS481-19
(19" Einschubmodell)
TS481-M
(Modell auf Montageplatte)
Der TS481 elektronische Messverstärker wurde speziell für die Verwendung mit den RFS 150/WTS Sensoren sowie der SWA Sensorwalze entwickelt.
Der TS481 wird in zwei Ausführungen angeboten: Als Modell auf einer Montageplatte oder als 19" Einschubmodell.
(19" Einschubmodell)
TS481-M
(Modell auf Montageplatte)
Der TS481 elektronische Messverstärker wurde speziell für die Verwendung mit den RFS 150/WTS Sensoren sowie der SWA Sensorwalze entwickelt.
Der TS481 wird in zwei Ausführungen angeboten: Als Modell auf einer Montageplatte oder als 19" Einschubmodell.
Merkmale
- Galvanische Isolation minimiert die Gefahr von Signalinterferenz, inbegriffen Erdschluss
- Optionale "Explosion Proof" Konfiguration
- Genauigkeit von ±0,1%
- 0-10 V DC analoger Ausgang ist standard. Eine aktuelle Ausgangsoption kann beigefügt werden. Diese ermöglicht 0-20/4-20mA (Option A)
- Benutzerdefinierte "Dämpfungsfunktion" eliminiert Spannungsabweichungen
Ähnliche Produkte
HCC-Easy Datenübertragung & Analyse Programm für Honigmann Spannungssensoren
- Echtzeitstatistik während Messabnahme
- Daten werden im ASCII Format exportiert
Mehr Details
Spezifikationen
| Sensortyp: | Dehnungsmessstreifen, Vollbrückenschaltung |
| Impedanzbereich: | Minimal 150 Ohms |
| Genauigkeit: | 0,1% (jegliche Proportion des Bereichs) |
| Erforderliche Stromversorgung: | 115 VAC, 50/60 Hz Für 230 VAC Version beifügen von "-230" suffix (z.B. TS481-M-230) |
| Strom für Sensor: | 10 VDC, reguliert (±5 VDC massebezogen) |
| Kalibrierungsbereich: | 60 bis zu 450% |
| Isolation zwischen I/0 | Galvanische Trennung mit integriertem DC / DC-Wandler zwischen Eingangsleistung und Ausgangsignal |
| Stromverbrauch: | 100 mA @ 24 VDC |
| Temperatur: | < 0,05% pro °C |
| Montage: | TS481-19: Ablage montiert TS481-M: Oberfläche montiert |
| Verbindungstyp: | TS481-19: Blattkontakte, 32 Pole pro DIN 41612D TS481-M: Schraubklemmen |
| Abmessung (in mm): | TS481-19: 100 x 1600 (3HE/6TE) TS481-M: 107 (L) x 207 (W) x 40 (H) |
| Gewicht: | TS481-19: 400 g TS481-M: 600 g |
