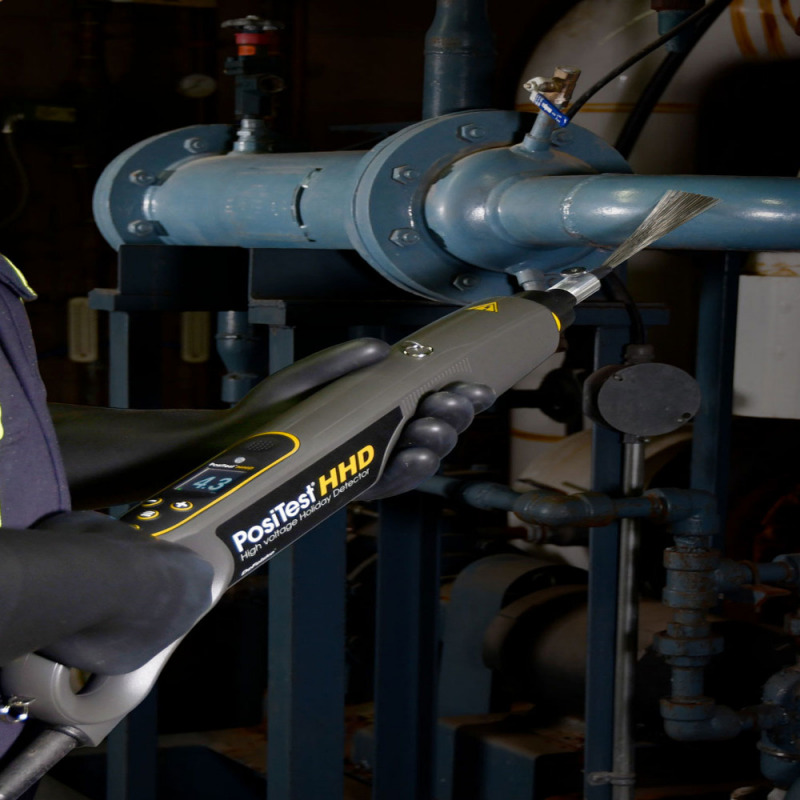

PosiTest HHD Hochspannungs-Porenprüfgerät
Der PosiTest HHD von Checkline Europe ist ein Hochspannungs-Porenprüfgerät, mit dem Unebenheiten wie Löcher und Hohlräume in Beschichtungen und Filmen mithilfe von Puls-DC erkannt werden können.
Es kann für Porenprüfungen verwendet werden, die an Tankinnenräumen, Chemikalienlagern, Rohrleitungen, Behältern und anderen Schutzbeschichtungen durchgeführt werden. Das PosiTest HHD Hochspannungs-Porenprüfgerät kann auch die Schichtdicke auf Beton messen. Beton wird als nicht "leitfähiges" Substrat angesehen, da Beton viel weniger leitfähig ist als Metall. Totzdem is Beton jedoch immer noch leicht leitfähig und kann genügend Strom leiten, damit Porenprüfgeräte funktionieren können. Daher wird Beton zum Zwecke der Unebenheiterkennung als "leitfähiges" Substrat betrachtet.
Mit einer großen Auswahl an Sonden und Zubehör kann ein Hochspannungs-Porenprüfgerät auf einer Vielzahl von Substraten mit unterschiedlicher Schichtdicke durchgeführt werden und ist für alle Anwendungen geeignet.
Mit einer Hochspannung von bis zu 35.000 V (35 kV) können nicht leitende Beschichtungen mit einer Dicke von mehr als 500 µm geprüft werden. Unebenheiten können erkannt werden, wenn die geladene Elektrode über die beschichtete Oberfläche geführt wird. Wenn eine Unterbrechung auftritt, fließt Strom von der Elektrode in das Substrat. Der Strom fließt über das Erdungskabel zum Detektor zurück, vervollständigt den Stromkreis und löst einen akustischen sowie sichtbaren Alarme aus. Ein integriertes Spitzenwert-Voltmeter misst die Ausgangsspannung während des Betriebs und zeigt diese auf dem Display an.
Die Elektroden des PosiTest HHD können entweder direkt oder mittels Verlängerung (mit optionalen Verlängerungsstab-Zubehör) angeschlossen werden. Ein Porenprüfgerät vom Stab-Typ ist ein eigenständiges Prüfgerät mit interner Batterieleistung und Elektroden, die am Ende einer Verlängerungsstange (Stick) angebracht sind. Die Stab- oder Gürteldetektoren haben normalerweise einen separaten Akku am Gürtel oder Schultergurt und Elektroden, die an einem Handstab befestigt sind. Der PosiTest HHD ist das erste kombinierte Messgerät mit Verlängerungsstab auf dem Markt. Mit dem optionalen Handstab-Zubehör kann der PosiTest HHD in ein Stabinstrument umgewandelt werden, das für Spannungen unter 15 kV geeignet ist
Der PosiTest HHD verfügt über zwei Beriebsmodi:
1. Standby-Modus: Der Detektor ist eingeschaltet, erzeugt jedoch keine Hochspannung.
2. Erkennungsmodus (Dtection Modus): Der Detektor erzeugt eine Hochspannung und analysiert die Elektrodenspannung und den Elektrodenstrom, um festzustellen, ob Feiertage vorliegen.
Es steht eine breite Palette an Zubehör zur Verfügung, sodass das Hochspannungs-Porenprüfgerät / Porositätstester auf einer Vielzahl von Substraten mit unterschiedlicher Schichtdicke angewendet werden kann und für alle Anwendungen geeignet ist.
Merkmale
- Spannungsrechnerfunktion - Auswahl aus 11 internationalen Standards und Eingabe der Schichtdicke, um die erforderliche Prüfspannung automatisch zu berechnen
- Enthält ein nach NIST rückverfolgbares Langform-Kalibrierungszertifikat
- Stoßfest und solide- intern abgedichtet. Entspricht IEC 61010-1
- Das leichte, ergonomische Design bietet eine komfortable Bedienung für den ganzen Tag
- Der herausnehmbare Smart-Lithium-Ionen-Akku liefert Strom für bis zu 40 Stunden kontinuierlicher Messung
- Wählen Sie aus einer großen Auswahl an Wälzfeder- und Flachdrahtbürstenelektroden oder verwenden Sie Elektroden anderer Hersteller mit optionalen Adaptern - Sondergrößen auf Anfrage
- Industriestandard-Steckverbinder und -Adapter für die Kompatibilität mit nahezu allen vorhandenen Elektroden
- Das robuste, umweltfreundliche ABS-Kunststoffgehäuse ist wetterfest, staubdicht und stoßfest
- Entspricht ASTM D4787 / D5162 / G62, ISO 29601, NACE SP0188 / SP0274 / SP0490, AS3894.1
- Das eingebaute zertifizierte Voltmeter (Crest Meter, Jeep Meter) zeigt die Spannung an und regelt sie an der Elektrode
Lieferumfang
PosiTest HHD wird als komplettes Kit geliefert, das folgendes beinhaltet:
- 7,6 mtr. Erdungskabel mit Erdungsklemme
- Li-Ionen-Akku mit integrierter Ladeanzeige
- Ladegerät mit universellem Wechselspannungseingang
- Edelstahlluftbürste - HHDFANBRUSH - 5cm
- 50 cm Verlängerungsstange mit Rändelschraube
- Schulterriemen
- Kalibrierungszertifikat (lage Version), rückführbar auf NIST
- Bedienungsanleitung
- Robuster Pelican Storm Koffer
Spezifikationen
| Schichtdickenbereich*: | bis zu 20 mm - * Basierend auf den Empfehlungen von NACESP0274-2011 |
| Pulswiederholungsfrequenz: | 30 Hz |
| Ausgangsspannungsbereich: | 500 Volt - 35.000 Volts /0.5 – 35 kV |
| Einstellung der Ausgangsspannung: | 0,5 kV - 1 kV: 10 Volt Schritte / 1 kV - 35 kV: 100 Volt Schritte |
| Ausgabegenauigkeit: | +/-5% |
| Pulsdauer | 10 µs |
| Batterien: | Wiederaufladbarer Smart 72Wh Li-Ionen-Batterie |
| Batterielaufzeit: | Basierend auf der ausgewählten Spannung und Last: Ø 12 ”Rollfeder bei 10 kV, 40 Std. / Ø 40 ”Rollfeder bei 10 kV, 30 Std. |
| Ladezeit: | 3 Stunden |
| Betriebstemperatur: | -20° bis 60°C |
| Abmessungen: | 64 cm x 6.4 cm x 13 cm |
| Gewicht: | 1,8 kg mit Akk (ohne Elektroden) |
| Garantie: | 2 Jahre |
Hinweis: Jede Feder enthält zwei vorinstallierte Federkupplungen. Ein Federverbinder (HHDCONNECT) ist erforderlich, um den PosiTest HHD an die Federkupplungen zu befestigen. Verschiedene Größen und Mengenpreise verfügbar. Zusätzliche Kupplungen (HHDCOUPLER - 2er Pack) sind ebenfalls erhältlich.
