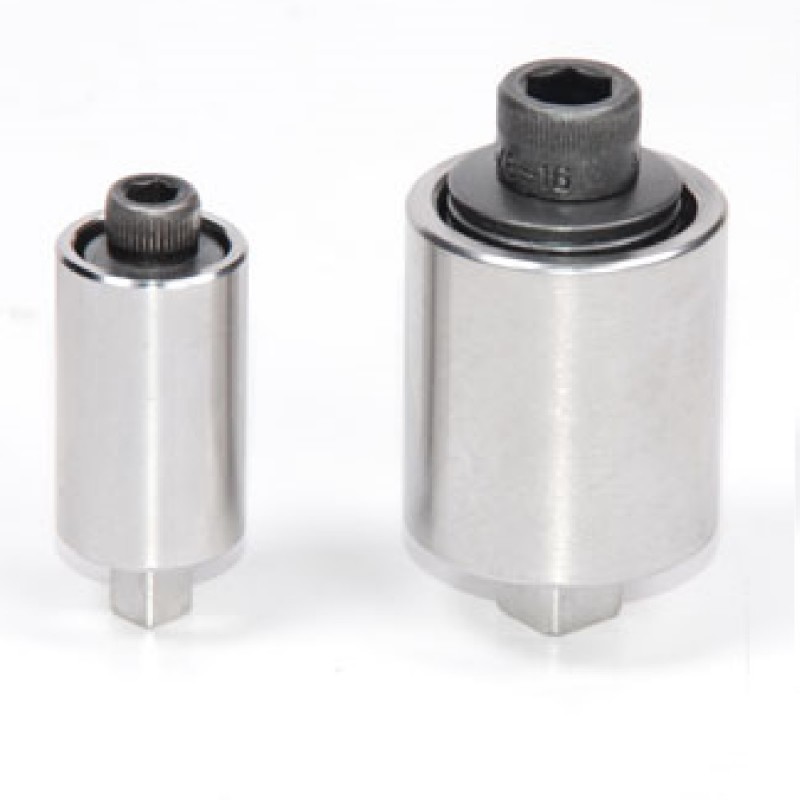

RDF Schraubfallsimulator

Schraubsimulatoren (auch "Rundown Fixtures" oder Adapter genannt) sind für eine genaue Drehmomentmessung von angetriebenen Drehmomentwerkzeugen (elektrisch, hydraulisch oder pneumatisch) notwendig. Sie sind nicht notwendig, wenn die Drehmomentmessung mit manuellen Geräten (Schraubschlüssel etc.) ausgeführt wird. Die Schraubsimulatoren simulieren die Situationen, wenn die Messgeräte unter echten Umständen verwendet wird und ermöglichen eine Steigerung der Geschwindigkeit des Gerätemotors bis zu normalen Betriebsgeschwindigkeiten. Damit erhalten Sie genauere und wiederholbare Drehmomentmessungen.

Nach ISO 5393;

HARTE Verbindung 30 Grad oder weniger der Drehung von "gute Passung" bis endgültig.
MEDIUM Verbindung, in der Regel von 180 bis 400 Grad der Drehung von "gute Passung" bis endgültig.
WEICHE Verbindung, typischerweise 720 ° oder mehr der Drehung von"gute Passung" bis endgültig.

Die Schraubsimulatoren sind aus Stahl hergestellt und sind in verschiedenen Gewindegrößen erhältlich. Im Gehäuse befinden sich mehrere Tellerfedern, die bei Spannung des Bolzens zusammengedrückt werden. Wenn die Anordnung der Tellerfedern angepasst wird, können verschiedene Messbereiche simuliert werden (weich, medium und hart). Wenn nicht anders angegeben, simulieren die Schraubsimulatoren einen mittleren Messbereich. Die Bereiche können selbstständig vom Nutzer angepasst werden, indem die Ausrichtung der Tellerfedern umgedreht wird.

Merkmale

Drehmomentbereich

Modell	Bereich	Drive size	Bolt head size	Thread size
RDIOA-50	0,35 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIOA-100	0,7 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIOA-200	1,4 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-10	1,13 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-25	2,82 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-50	5,64 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-100	11,29 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-150	16,9 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-250	28,2 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDIA-500	56,49 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDIA-750	84,73 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDIA-1000	112,98 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDFAHE-100	135,58 N-m	1/2" Male Sq	1-1/8" Male Hex	3/4-10
RDFAHE-150	203,37 N-m	1/2" Male Sq	1-1/8" Male Hex	3/4-10
RDFAHE-250	338, 95 N-m	1/2" Male Sq	1-1/8" Male Hex	3/4-10
RDFAHE-500	677,90 N-m	3/4" Male Sq	1-1/2" Male Hex	1"-8
RDFAHE-600	813,49 N-m	3/4" Male Sq	1-1/2" Male Hex	1"-8
RDFAHE-750	1016,86 N-m	3/4" Male Sq	1-1/2" Male Hex	1"-8
RDFAHE-1000	1355,81 N-m	1" Male Sq	1-1/2" Male Hex	1"-8
RDFAHE-2000	2711,63 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
RDFAHE-2500	3389,54 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
RDFAHE-3000	4067,45 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
RDFAHE-5000	6779,08 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
