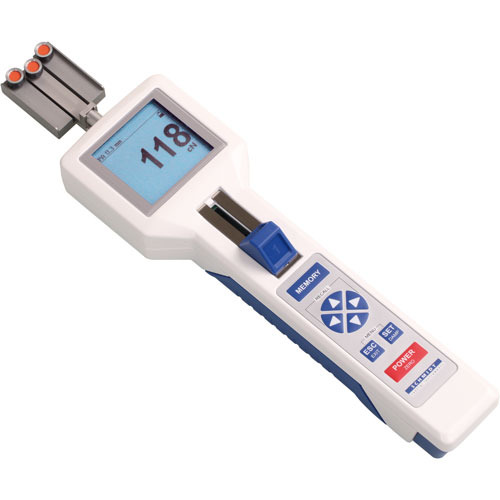

DTSE / DTXE Digitales Zugspannungsmesser mit kleinem Messkopf
4 Messbereiche verfügbar: von 1 - 200 cN bis 20 - 2000 cN
Die digitalen Zugspannungsmesser der DTSE/DTXE-Serie verfügen über einen kleinen Messkopf für enge Messstellen oder dicht nebeneinander liegenden Fäden. Sie eignen sich dadurch für den Einsatz in der Textilindustrie bis max. 2000 tex oder Industriedrähte bis 0,5 mm Ø. Zu den herausragenden Funktionen der Spannungsmesser der DTS / DTXE-Serie gehört ein drehbares Display, das vom Kunden eingestellt und kalibriert werden kann.
Das DTSE ist die Standardversion und das DTXE ist die erweiterte Version mit Datenprotokollierung und USB-Ausgang. Die DTXE-Modelle (Datenprotokollierung) verfügen über einen Speicher für 60.000 Datensätze und einen USB-Ausgang mit Abtastraten von bis zu 1 kHz. Desweiteren ist beim DTX die Tension Inspect-Software gratis enthalten, die Echtzeitwerte auf einem PC anzeigt und das Herunterladen gespeicherter Daten ermöglicht. WLAN für die drahtlose Kommunikation ist optional erhältlich.
- 4 Spannungsbereiche 1-200 g bis 20-2000 g
- 4 Materialkalibrierungsorte für Kundenkalibrierungen
- Kleiner Messkopf von 64 mm x 36 mm für Messungen mit begrenztem Zugangsraum
| Model | Messbereich | Auflösung | Messkopfbreite* | Anwendungen | Kalibrierung Material PA* |
| DTSE/DTXE-200 | 1 – 200.0 cN | 0.1 cN | 36 mm | max. 200 tex | 0.12 mm |
| DTSE/DTXE-500 | 1 – 500.0 cN | 0.1 cN | 36 mm | max. 500 tex | 0.20 mm |
| DTSE/DTXE-1000 | 10 – 1000 cN | 1 cN | 36 mm | max. 1000 tex | 0.30 mm |
| DTSE/DTXE-2000 | 20 – 2000 cN | 1 cN | 36 mm | max. 2000 tex | 0.50 mm |
| * Breite der Halterung ** Geeignet für 95% der Anwendungen | |||||
| Code MH - Stationäre Montage | |
 |
Zum Montieren des Messgeräts für den Online-Einsatz kann das Gehäuse mit Montagegewinden ausgestattet werden. Auf der Rückseite befinden sich zwei Schrauben mit M5-Innengewinde. Diese Funktion kann nachträglich nicht installiert werden. |
| Code WL - Wi-Fi-Signal | |
 |
Das Gerät DTXE kann mit einem Wi-Fi-Modul für die WLAN-Datenübertragung ausgestattet werden. Diese Funktion kann nachträglich nicht installiert werden. Das Wi-Fi-Modul ist nicht in allen Ländern zugelassen. Bitte kontaktieren Sie uns für weitere Informationen! |
Die DTSE / DTXE-Tensiometer werden in einem Kit in einer mit Schaumstoff gefüllten Tragetasche geliefert, einschließlich Spannungsmesser, Akkumulator und Netzteil mit Länderadaptern (EU, USA, Großbritannien), einer Konformitätsbescheinigung sowie der Betriebsanleitung auf Deutsch oder Englisch.
DXE Spezieller Zugspannungsmesser für schwer zugängliche Bereiche
- Rollenbügel fädelt den sich bewegenden einfach Faden ein
- Durch den Gegenhalter auf der Rückseite kann die äußere Rollvorrichtung einfacher bewegt werden
- Alles auf einen Blick:
- Führungsrollen
- das gemessene Material
- die Messergebnisse
Mehr Details
DTS Series Digitaler Zugspannungsmesser
- Großes hintergrundbeleuchtetes LCD-Display, mit automatischer Drehung in 90 ° Schritten
- Integrierter Materialdicke-Kompensator und Feinabstimmung der Kalibrierung ermöglichen höchste Präzision
- Wählbare MIN- und MAX-Werte mit optischen Alarm
Mehr Details
DTX Spannungsmesser mit erweiterten Funktionen
- Großes hintergrundbeleuchtetes LCD-Display mit automatischer Drehung in 90 ° Schritten
- Integrierter Materialdicke-Kompensator und Feinabstimmung der Kalibrierung ermöglichen höchste Präzision
- Wählbare MIN- und MAX-Werte mit optischen Alarm
Mehr Details
| Bestell-Code | Liniengeschwindigkeit vmax. … m/min | Rollmaterial |
|---|---|---|
| Standard | 900 | Hartbeschichtetes Aluminium |
| Code K-Small | 2000 | Hartbeschichtetes Aluminium |
| Kalibrierung: | Für PA von 5% bis 100% FS *: ± 0,5% FS * ± 1 Stelle verbleibender Spannungsbereich und andere Kalibrierungsmaterialien: ± 3% Skalenendwert und ± 1 Stelle |
| Genauigkeit: | Für PA von 5 % bis 100 % des Messbereichs: ±0.5 % Full Scale (Messbereichsende) und ±1 Digit Restlicher Messbereich und anderes Justiermaterial: ±3 % Full Scale und ±1 Digit |
| Speicher für Materialkurven: | 1 für Schmidt-Justierung plus 10 freie für Kundenjustierung |
| Messeinheiten: | Kraft (umschaltbar): cN, daN, g, kg, N, lb Dicke (umschaltbar): mm, Inch |
| Überbereich: | ca. 10 % Full Scale, ohne Genauigkeitsangabe |
| Überlastschuz: | 100 % Full Scale |
| Messprinzip: | Dehnmessstreifen-Vollbrücke |
| Signalverarbeitung: | digital, 16 Bit A/D Wandler |
| Messfrequenz: | max. 1 kHz (1000 Messungen/s), intern 8 kHz |
| Auslenkung Messrollen: | max. 0.2 mm |
| Anzeige: | grafisch LCD |
| Anzeigearten: | numerisch, numerisch + Bargraph (Trendanzeige) X-Y-Diagramm |
| Anzeigeintervall: | ca. 2 mal pro Sekunde |
| Speicher: | 60000 Messwerte auf max. 255 Messreihen verteilbar |
| Speichermodi: | 5 Speichermodi mit statistischer Auswertung |
| Dämpfung: | variabel einstellbare elektronische Dämpfung (Mittelwertbildung) |
| Feinabgleich: | ± 10 Stufen in 1 % Schritten |
| Abschaltung: | automatisch nach 3 min ohne Benutzung |
| Temperatur Koeffizient: | Verstärkung: besser als ± 0.01 % Full Scale /°C |
| Nullpunkt: | besser als ± 0.03 % Full Scale /°C |
| Temperaturbereich: | 10 – 45 °C |
| Luftfeuchtigkeit: | max. 85 % rel. Feuchte |
| Ersatzladegerät: | USB-Charger |
| Spannungsversorgung: | LiPo Akku (ca. 40 h Dauerbetrieb), Ladezeit ca. 3 1/2 h, USB-Steckernetzteil 100 – 240 V AC mit 4 Länderadapter (EU/USA/UK/AUS-NZ) |
| Gehäusematerial: | Aluminiumdruckguss |
| Gewicht, netto (brutto): | ca. 780 g (1460 g) |
| Garantie: | 1 Jahr |
| Datenspeicher: | Zugspannungsmesser DTXE mit Speicherplatz für 60.000 Messwerte |
| Schnittstelle: | USB-Schnittstelle |
| Speichermodus: | 5 verschiedene Programme zur Datenaufzeichnung |
| Speicher für Materialkurven: | 10 Speicherplätze für Kunden Kalibrierungen |
| Software: | Software Tension Inspect 3 zur kontinuierlichen Datenaufzeichnung auf dem PC inbegriffen |
| Wi-fi: | Wi-Fi Datenübertragung (optional) |
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
