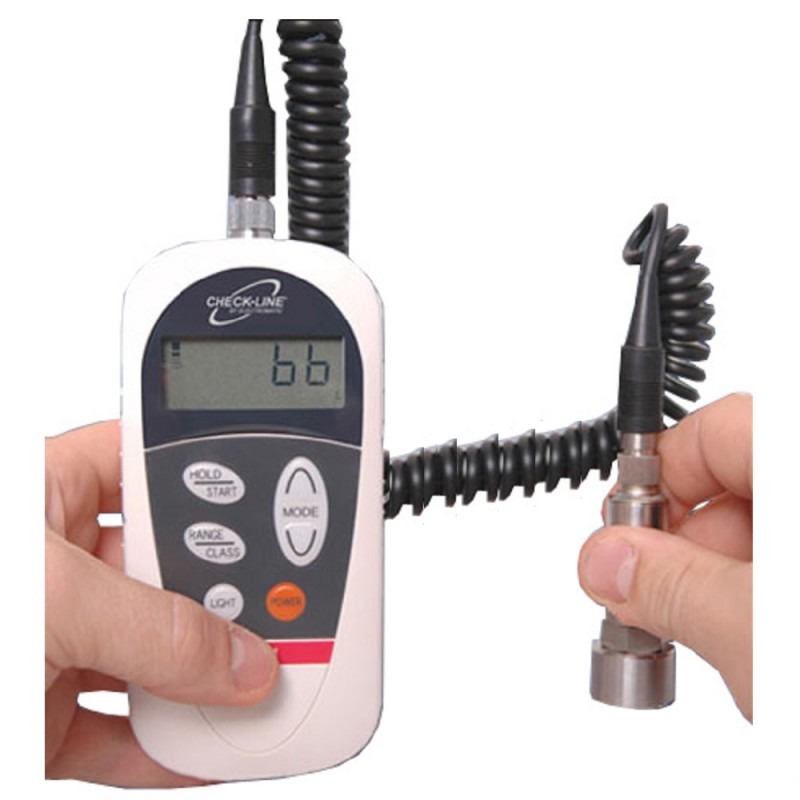

MK-21 Vibrationsmessgerät für einfache Diagnosen
Das Checkline MK-21 Vibrationsmessgerät zeigt Schwingungen in allen Maschinenanlagen gemäß ISO 10816. Dieses Vibrationsmessgerät ist eine große Unterstützung, wenn eine Wartung oder Reperatur Ihrer Maschinenanlage fällig ist. Kostspielige Reparaturen werden auf diese Weise durch frühzeitig Erkennung des Problems verhindert.
Zusätzlich zu den herkömmlichen Methoden überprüft der MK-21 den Maschinenzustand ohne Notwendigkeit einer Referenztabelle! In diesem Diagnosemodus wird auf dem Display a, bb, ccc oder dddd angezeigt, wobei a = Sehr gut (Zone A), bb = Gut (Zone B), ccc = Ausreichend (Zone C) und dddd = Schlecht (Zone D) bedeutet.
Das handliche, ergonomische Gehäuse ist sehr kompakt, leicht und stabil. Es liegt gut in der Hand und hat eine Hintergrundbeleuchtung, die die LCD Anzeige in schlecht ausgeleuchteten Bereichen aufhellt.
- 4 auswählbare Kategorien im Diagnostic Modus (ISO 10816)
- Extrem kompakt & leicht
- Die übersichtliche Menüstruktur ermöglicht eine einfache Handhabung
- Vibrationsaufzeichnung gemäß ISO 10816
- 5 Messmodi:
- Diagnosemodus
- Auslenkungsmodus
- Beschleunigungsmodus
- Beschleunigungspeak Modus
- Schnelligkeitsmodus
| Geringer Bereich | Hoher Bereich | ||
|---|---|---|---|
| Messbereich | ACC | 0.0 ~ 20.0 m/s² | 0 ~ 200 m/s² |
| ACCP | 0.0 ~ 20.0 m/s² | 0 ~ 200 m/s² | |
| VEL | 0.0 ~ 20.0 m/s² | 0 ~ 200 m/s² | |
| DISP | 0 ~ 200 µm | 0 ~ 1990 µm | |
| Frequenzbereich | ACC | 1k ~ 20kHz | |
| ACCP | 1k ~ 20kHz | ||
| VEL | 10 ~ 1kHz | ||
| DISP | 10 ~ 1kHz | ||
| Sensor: | Piezoelektrischer Vibrationsaufnehmer |
| Betriebstemperatur Sensor: | 0 - 80° Celsius |
| Abmessungen: | Ø 24 x 14mm (Totale Höhe 115mm) |
| Messmodi: | Beschleunigung (ACC): RMS Wert Beschleunigung (ACCP): PEAK Wert Schnelligkeit (VEL): RMS Wert Auslenkung (DISP): P-P Wert |
| Linerarität: | <+/-2% F.S. von jedem Bereich |
| Resolution: | 1/200 F.S von jedem Bereich |
| Display: | 4½ - stelliges LCD Display |
| Displaygröße: | 18,4 x 49,8 mm |
| Energie: | Eine AA Alkalien Batterie |
| Automatische Abschaltung: | - bei Nicht-Gebrauch nach mehr als 10 Min - schon die Batterie |
| Batterielaufzeit: | Mindestens 8 Stunden durchgängier Gebrauch (Beleuchtung ausgeschaltet) |
| Arbeitstemperatur: | 0° ~ 50° Celsius (<90% RH, nicht kondensierend) |
| Lagerungstemperatur: | -10° ~ 60° Celsius (<90% RH, nicht kondensierend) |
| Abmessungen: | 69 W x 30 D x 154 H mm |
| Gewicht: | ungefähr 140g (einschließlich Batterie) |
| Garantie: | Messgerät: 1 Jahr Messfühler: 90 Tage |
