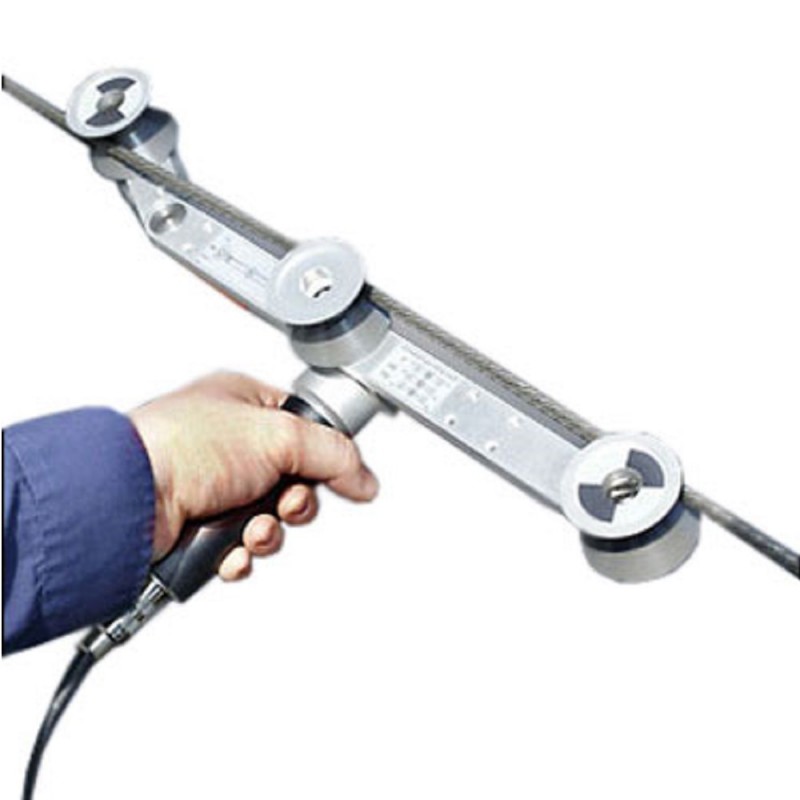

136-3E Kabel/Seil Spannungsmesser
(für beidseitig angeschlossene Kabel)
5 Bereiche, bis zu 1000lbs / 500 Kg / 5000NFür Kabeldurchmesser bis zu 5 mm
Der 136-3E wurde entworfen, um Leitungen und Kabel zu messen, die an beiden Enden angeschlossen sind (geschlossene Systeme). Dazu gehören unter anderem Abspannseile, unterstützende Kabel und Abfangeisen. Er wird auch häufig auf Kevlarfaser, Glasfaser und anderen hochfesten Materialien verwendet.
Der 136-3E ist mit einer einzigartigen Rollen-Konfiguration und einem Messschema ausgestattet, die die Durchbiegung des Kabels verringern. Der gesamte Umschlingungswinkel des Materials über der Führungsrolle beträgt 3 Grad, womit Messfehler gänzlich ausgeschlossen werden!
Von keinem anderen Produkt der Welt kann dies behauptet werden!
Das Material-Gewindemuster (siehe Abbildung unten) vereinfacht die Aufnahme des Materials und einen guten Tastvergleich, womit gleichzeitig auch die Wiederholbarkeit von Messung zu Messung und von Benutzer zu Benutzer gewährleistet ist.
Die kugelgelagerten Laufrollen werden eingesetzt, um durch Reibung auftretende Fehler zu vermeiden. Die Rollen sind mit genauem Abstand auf einer großen Messplatte angebracht, sodass negativer Einfluss verhindert wird, der normalerweise durch die Eigenfestigkeit von Kabeln von bis zu 5 mm Durchmesser verursacht wird.
Der 136-3E ist mit einer exklusiven, mechanischen Kompensierung ausgestattet, die die Messgeometrie anpasst. Hiermit wird optimale Genauigkeit gewährleistet, unabhängig vom Durchmesser des zu messenden Materials.Der Abgleich besteht aus einer kalibrierten Drehbewegung an der Rückseite der rechten äußeren Führungsrolle. Der Benutzer muss nur an der Einstellscheibe drehen bis der angezeigte Wert auf der Scheibe dem tatsächlichen Kabeldurchmesser entspricht und die Position arretieren. Um einen größeren oder kleineren Durchmesser einzustellen, lösen Sie die Arretierung wieder und stellen Sie einen neuen Wert auf der Scheibe ein. Einfach, schnell und effektiv!
- Eingebauter Durchmesserausgleich zur fehlerfreien Messung von Proben von bis zu 5 mm
- Spritzwassergeschützte Version von Messfühler und Anzeige wird für nasse Umgebungen angeboten (bei Regen oder bei spritzendem Wasser)
- Minimale Materialdurchbiegung schützt vor Messfehlern
- Verschleißfeste Führungsrollen auf Kugellager verhindern durch Reibung bedingte Messfehler
D-485 Tragbarer Spannungsindikator mit eingebautem Verstärker
- Automatische Nullung
- Spitzenwertfunktion hält Maximumwert auf dem Display angezeigt
Mehr Details
| Genauigkeit | ± 1.5% des Gesamtbereichs |
| Äußere Führungsrolle | 370 mm |
| Umschlingungswinkel | 3 Grad |
| Zusätzlicher Längeneffekt | 0,12 mm |
| Führungsrollen | Alumunium mit V-Kerbe 47/21 mm (OD/Kerndurchmesser) |
| Überladungsschutz | 200% |
| Kalibrierungszertifikat | Optional |
| Preis | Bitte nehmen Sie für Preisinformationen Kontakt mit uns auf |
