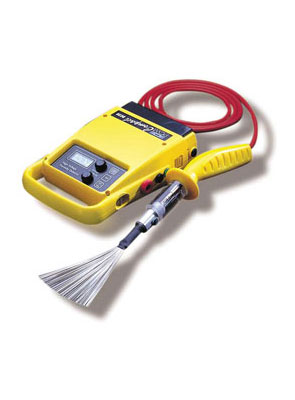

COMPACT DC Hochspannungs-Porensuchgerät
Das Modell COMPACT DC Hochspannungs-Porensuchgerät ist nicht mehr verfügbar und wurde durch das Modell PoroTest 7 ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.
Messbereiche:
Modell DC15: 0 bis 15 kV
Modell DC30: 0 bis 30 kV
Auflösung: Modell DC15: 10 kV
Modell DC30: 10 kV
Das DC Compact™ Electric Porensuchgerät ist ein ideales Gerät zur Aufspürung von Poren und Fehlstellen in dielektrischen (elektrisch isolierenden) Beschichtungen, so wie Lacke, Emaillierungen, Kunststoffschichten auf allen Metallen und Beton.
Das materialfreundliche DC Compact™ Porensuchgerät hat sich besonders bewährt in Produktionslinien und im Außeneinsatz, zum Beispiel bei der Produktion von Rohrleitungen, Speicher-Tanks, emaillierten Konstruktionsteilen für die chemische Industrie.
Konform:
ASTM G62-87 (1998), NACE RP0274-98, NACE RP0490-2001, NACE RP0188-99, ASTM D4787-93 (1999), JIS G-3491, JIS G-3492, ANSI/AWWA C214-89, ANSI/AWWA C213-94, ISO 2746:1998 & AS3894.1-2002
- Sehr leicht mit ABS Koffer
- Moment-An-Schalter ermöglicht die Automatische Ausschaltfunktion
- Digitale Anzeige der angewandten Spannung mit Ladezustandsanzeige
- Regulierte DC Spannung
- Spannungsbereiche von 0 - 15 kV oder 0 - 30 kV, voll einstellbar
- Anklemmbares Batterie-Pack
- Konstantstrom-Messen
- Empfindlichkeitskontrolle
- Überladeschutz
- Einzelner Versorgungsanschluss
- Kopfhörer für laute Umgebungen
- Optionaler Ein- und Ausschalter am Griff
DC-CREST Hochspannungs-Gleichstromscheitelwertmesser
- Integrierte Sonde
- Verwendung zum Überprüfen und Kalibrieren der ausgegebenen Spannung des Porösitätsprüfgeräts mit Gleichstrom
- Kompaktes, leichtes und tragbares Gerät
Mehr Details
1. LCD Display (mit Ladezustandsanzeige)
2. Spannungskontrolle (10-Gang)
3. Visueller Alarm bei Aufspüren einer Fehlstelle
4. An-Schalter
5. Aus/Test-Schalter
6. Empfindlichkeitskontrolle für den Alarm
7. Hörbarer Alarm bei Aufspüren einer Fehlstelle
8. Anschluss für Hochspannungssonde
9. Sicherung (1.6A slow blow) 5 x 20mm
10. Erdungspunkt
11. Ladeanschluss - ermöglicht Laden des Akkus auch während Messvorgängen
12. Anklemmbares Batterie-Pack
13. Kopfhörer (auf gegenüberliegender Seite angeschlossen)
2. Spannungskontrolle (10-Gang)
3. Visueller Alarm bei Aufspüren einer Fehlstelle
4. An-Schalter
5. Aus/Test-Schalter
6. Empfindlichkeitskontrolle für den Alarm
7. Hörbarer Alarm bei Aufspüren einer Fehlstelle
8. Anschluss für Hochspannungssonde
9. Sicherung (1.6A slow blow) 5 x 20mm
10. Erdungspunkt
11. Ladeanschluss - ermöglicht Laden des Akkus auch während Messvorgängen
12. Anklemmbares Batterie-Pack
13. Kopfhörer (auf gegenüberliegender Seite angeschlossen)
- Das Gerät wird verwendet zum Aufspüren von Poren in nicht leitenden Beschichtungen, auf leitenden Trägern, worunter auch Beton.
- Geeignet für die Beschichtungsarbeiten bei der Produktion von Rohrleitungen, Tank-arbeiten und im Bau. Besonders geeignet für Speicher-tanks, Ventile und Rohrleitungen.
- Mit seinem frei tragbaren ABS Koffer, gewährleistet das Porensuchgerät stabile DC Werte bis zu 30 kV. Die Konstantstromquelle behält die angewandte Spannung bei. Volle Test-Stromstärke bei niedriger Spannung bei Messungen auf geringen Schichten (zB: 150µm - so wie per AS3894.1-2002).
- Besitzt Moment-An und Dauer-An Schalter (an der Vorderseite), womit das Gerät kurzfristig für Sicherheit, oder anhaltend angeschaltet werden kann.
- Durch das seperate Laden des Akkus brauchen Sie sich keine Sorgen um die Versorgung des Gerätes zu machen. Den separat geladenen Akku können sie am Porensuchgerät anklemmen und anschließen sobald es nötig ist. Mittels des Ladegerätes können Sie das Gerät auch während des Ladevorgangs benutzen. Komplettes Aufladen nimmt etwa 10 Stunden in Anspruch. Gleichstrom voll einstellbar. Angewandte Spannung und Batteriestatus werden kontinuierlich im LCD angezeigt.
Der Compact DC wird als Komplettpaket geliefert. Zwei Versionen sind hierfür verfügbar
Industrie-Version:
Porensuchgerät mit anklemmbarem Akku-Pack, 10 Std. Ladegerät, Sondengriff mit Neonlicht und 2m Kabel, 60mm Anschluss für Flachbesen, 7m Erdungskabel mit Klemme, Fächerprüfbesen, 250mm Messingdrahtbürste, 450mm Sondenverlängerung, pneumatische Kopfhörer, Schulter- und Hüftriemen, Gerätekoffer, Gebrauchsanweisung mit Kalibrierungszertifikat.
Rohrleitung-Version
Porensuchgerät mit anklemmbaren Akku-Pack, Ersatz Akku-Pack (anklemmbar), 10 Std Ladegerät, Sondengriff mit Neonlicht und 2m Kabel, 60mm Anschluss für Flachbesen, 7m Erdungskabel mit Klemme, Fächerprüfbesen, 450mm-Verlängerung für Rundbesen bzw. Spirale, pneumatische Kopfhörer, Schulter- und Hüftriemen, Gerätekoffer, Gebrauchsanweisung mit Kalibrierungszertifikat.
Industrie-Version:
Porensuchgerät mit anklemmbarem Akku-Pack, 10 Std. Ladegerät, Sondengriff mit Neonlicht und 2m Kabel, 60mm Anschluss für Flachbesen, 7m Erdungskabel mit Klemme, Fächerprüfbesen, 250mm Messingdrahtbürste, 450mm Sondenverlängerung, pneumatische Kopfhörer, Schulter- und Hüftriemen, Gerätekoffer, Gebrauchsanweisung mit Kalibrierungszertifikat.
Rohrleitung-Version
Porensuchgerät mit anklemmbaren Akku-Pack, Ersatz Akku-Pack (anklemmbar), 10 Std Ladegerät, Sondengriff mit Neonlicht und 2m Kabel, 60mm Anschluss für Flachbesen, 7m Erdungskabel mit Klemme, Fächerprüfbesen, 450mm-Verlängerung für Rundbesen bzw. Spirale, pneumatische Kopfhörer, Schulter- und Hüftriemen, Gerätekoffer, Gebrauchsanweisung mit Kalibrierungszertifikat.
| Testspannung DC15 | 0 - 15kV |
| Testspannung DC30 | 0 - 30kV |
| Auflösung | 10 Volt |
| LCD | 3 1/2 Ziffern |
| Batteriedauer | > 8 Std |
| Ladegewicht | 6 kg |
| Kurzschluss, angewandte Spannung | 0,5 mA |
| Länge des Hochspannungs-Silikon-Anschlusskabels | 2 m |
| Abmessungen | 260 x 160 x 70 mm |
