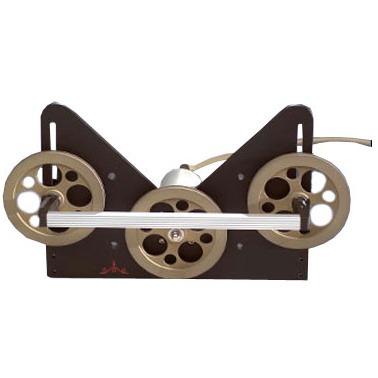

TSF - Zugspannungsmesser für Glasfaser
6 SpannungsbereicheVon 0 - 100 g bis zu 0 - 5 kg
Große 70 mm Aluminiumrollen reduzieren die Auslenkung des Materials, das fragile Fäden eventuell beschädigen oder brechen kann.
Die äußeren Rollen sind auf einer beweglichen Platte angebracht, um den Kontakt außerhalb der Messvorgänge zu beschränken.
Spannungsbereiche von 10kg und mehr sind ohne beweglichen, äußeren Rollen erhältlich.
Das eingebaute Signal, mit ZERO und SPAN Empfänger versehen, bietet eine hochgradige, analoge Ausgabe, um Störsignale zu reduzieren.
- 70mm V-gekerbte Rollen für Geschwindigkeiten bis zu 5000 m/min
- Verbindungskabel (1,5 m) optional erhältlich. Andere Längen auf Anfrage.
- Frequenzbereich von 100 Hz
- 0-1 V DC Ausgabe, proportional zur Spannung(0-10 V DC optional)
- Präziser Dehnmessstreifen garantiert höchste Genauigkeit
- Optionale Rollen für verschiedene Materialien erhältlich
- Oberflächenelektronik bietet langlebige Zuverlässigkeit
| model | |||||
| TSF-100 | 0-100 g | ||||
| TSF-200 | 0-200 g | ||||
| TSF-500 | 0-500 g | ||||
| TSF-1K | 0-1000 g | ||||
| TSF-2K | 0-2000 g | ||||
| TSF-5K | 0-5.00 Kg |
TD-1-TE Zugspannungsanzeige
- Benutzerdefinierte Alarmlimits (hoch & niedrig) mit Schaltrelais
- Der TD-1 ermöglicht reguliert +5 V DC für SR Sensoren
- 4-20 mA und 0-10 VDC Analoger Ausgang zur Speicherung und Kontrolle
Mehr Details
| Genauigkeit | ± 1.5% des Vollausschlags oder besser |
| Sensorversorgung | 12 - 18 VDC, 21mA |
| Mittlere Rollenauslenkung | Maximal 0.5 mm |
| Sensorausgabe | 0 - 1 V DC (Standard) 0-10 V DC (optional) Proportional zur Spannung |
| Überladungsschutz | 150% des Vollausschlags |
| Gehäusematerial: | Aluminium |
| Äußerer Rollenabstand: | 190 mm |
| Rollendurchmesser | 70 mm |
| Rollenmaterial | Harteloxiertem Aluminium |
| Maximale, lineare Geschwindigkeit | 5000 m/min |
| Operating temperature | 40 to 105° F (5-40° C) |
| Frequency Response | 100 Hz |
