TELC SYSTEM Kostengünstiges Kontrollsystem für Spannungen

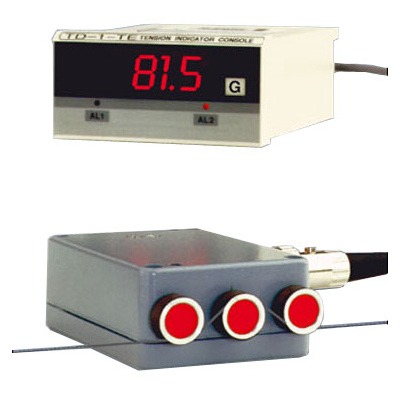

TELC Sensor und TD-1-TE Indikator
messen genau die Spannung der bewegenden Fäden, Fasern, Kabeln, Filmen und Materialien mit ähnlichen Baustoffen – kontinuierlich!Das TELC System erkennt zudem Situationen, die außerhalb der Toleranzbedingungen liegen, und alarmiert sofort den Benutzer. Dies ermöglicht dem Benutzer sofort die geeigneten Korrekturmaßnahmen zu ergreifen, um die beste Produktqualität zu erhalten.
Zusätzlich kann der TELC Spannungssensor auch separat, als Teil eines benutzerdefinierten Kontrollsystems installiert werden.
NEU RS232 serieller Ausgang (optional)
- Sehr präzise Genauigkeit des Dehnmessstreifen von ± 1,5% oder besser
- Benutzerdefinierte Alarmwerte (hoch & niedrig) mit Relais zur Alarmierung des Benutzers bei Situationen außerhalb der Toleranz
- Rollen mit V-Nut, ausgelegt für Geschwindigkeiten bis zu 2000 m/min sind Standard, wahlweise 3500 m/min (Option K) oder 5000 m/min (Option HS)
- Analoger Ausgang zur Aufnahme oder Kontrolle des Messvorgangs
- Eingebaute, elektronische Dämpferregelung filtert Messungen von schwankenden Spannungen heraus
- RS232 serieller Ausgang (optional) ermöglicht eine Verbindung des Sensors mit der SensorView Software
| Bänder/Filme & Seile | |
| Typ RX Verwendet 7, 10, 15, 20 oder 30 mm breite Zylinderrollen. Breitere Materialien können von anderen Modellen erfasst werden. |
 |
| Hochleistungsmodell | |
| Typ 24 Verwendet Rollen aus gehärtetem Stahl mit einem Durchmesser von 30mm für schwere Drähte, Kabel-Reifencord und ähnlichen Baumaterialien, die hohen Spannungen ausgesetzt sind. |
 |
TD-1-TE Zugspannungsanzeige
- Benutzerdefinierte Alarmlimits (hoch & niedrig) mit Schaltrelais
- Der TD-1 ermöglicht reguliert +5 V DC für SR Sensoren
- 4-20 mA und 0-10 VDC Analoger Ausgang zur Speicherung und Kontrolle
Mehr Details
| Genauigkeit: | ±1,5% oder besser |
| Erforderliche Stromversorgung: | 12 bis 24 V DC, reguliert (20 mA) |
| Abweichung: | Max. 0,5 mm |
| Ausgabe (Standard): | 0-1 V DC |
| Ausgabe (Optional): | 0-10 V DC, 4-20 mA, RS-232 oder RS-485 (adressierbar) Analog: 0 -2 V AC, linearisiert, App. 500 Hz Digital: RS 232 (9600,8, N, 1) |
| Frequenzgang: | 50 Hz |
| Äußerer Rollenabstand: | 40 - 200mm, abhängig vom Spannungsbereich, Material und Anwendung |
| Betriebstemperatur: | 5 - 40° C |
