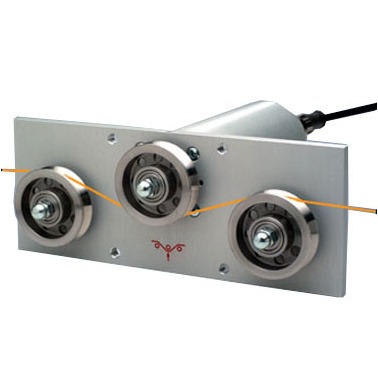

TE-24 Hochleistungsspannungssensor
6 Spannungsbereiche0-1000 g bis zu 0-50,0 kg
Mit seinen hochbelastbaren, gehärteten Stahlrollen ist dieses Modell besonders geeignet für Reifencord, Drähte und ähnliche Filamente mit hoher Stoßbelastung.
Die integrierte Signalkonditionierung mit ZERO und SPAN bietet analoge Ausgabe, um die Wahrscheinlichkeit von Signalstörungen zu minimalisieren.
- Präzisionsdehnungsmessgerät gewährleistet hohe Genauigkeit und Wiederholbarkeit
- 30mm gehärtete Stahlrollen sind für lineare Geschwindigkeiten bis zu 2400m/min bewertet.
- Elektronik, montiert an der Oberfläche, ermöglicht langfristige Zuverlässigkeit
- Optional 3m langes Kabel, TE-CABLE-CN wird empfohlen. Längere Kabel sind verfügbar
- Der Sensor kann einfach montiert mittels 4 Löchern an der Frontplatte oder durch die Verwendung des „Ansatzpunkts“ am zylindrischen Sensorkörper verwendet werden
- Benutzerkonfigurationen können geliefert werden, um verschiedensten Anwendungen zu genügen
- Frequenzgang von 100 HZ
- 0-1 V DC-Ausgang, proportional zur Spannung (0-10 V DC optional)
TD-1-TE Zugspannungsanzeige
- Benutzerdefinierte Alarmlimits (hoch & niedrig) mit Schaltrelais
- Der TD-1 ermöglicht reguliert +5 V DC für SR Sensoren
- 4-20 mA und 0-10 VDC Analoger Ausgang zur Speicherung und Kontrolle
Mehr Details
| Genauigkeit: | ± 1,5% des Vollausschlags oder besser |
| Sensoransteuerung: | 12 - 18 VDC, 21mA |
| Mittlere Walzendurchbiegung: | 0,5 mm (Maximum) |
| Sensorausgang: | 0-1 V DC (Standard) 0-10 V DC (optional) Proportional zur Spannung |
| Überspannungsschutz: | 200% |
| Gehäusematerial: | Aluminium |
| Rollendurchmesser: | 29,5 mm |
| Rollenmaterial: | Edelstahl |
| Maximale lineare Geschwindigkeit: | 2400 m/min |
| Betriebstemperatur: | 5-40° C |
| Frequenzgang: | 100 Hz |
