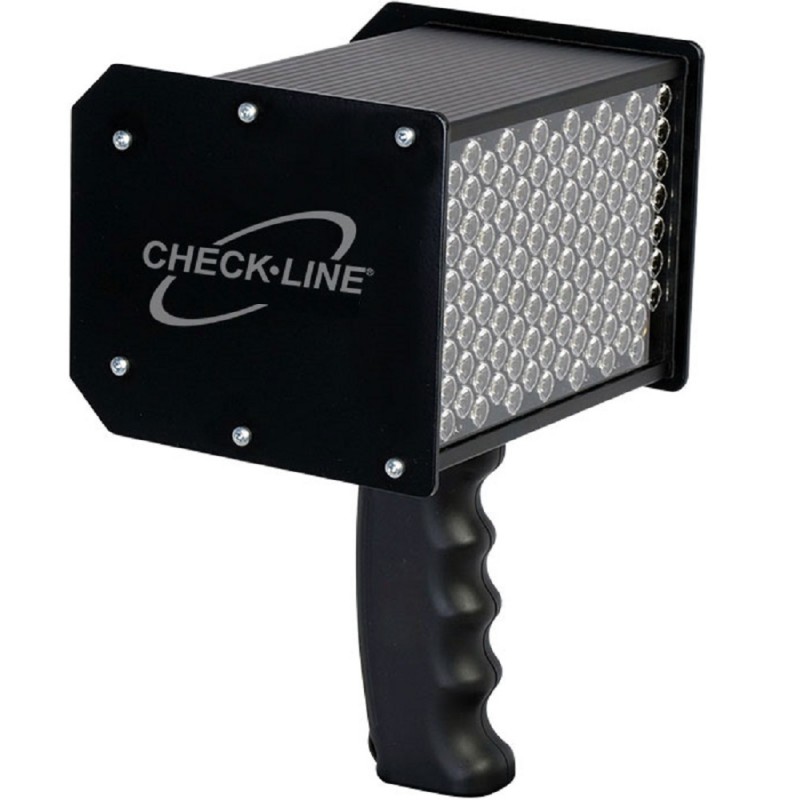

Das handbediente, batteriebetriebene Checkline QBS-LED ist ein Stroboskop mit 118 extrem hellen LEDs für die höchste Lichtleistung in seiner Klasse . Es wurde speziell für die Maschinenüberwachung, Sichtprüfung und Bewegungsanalyse konzipiert und seine robuste Bauweise ist für den Einsatz unter härtesten industriellen Umgebungen geeignet.
Es ist die erste Messeinrichtung seiner Art die mit einer Auto-Sync-Laser-Funktion ausgestattet ist. Dies ermöglicht, dass die Synchronisationsfrequenz sehr schnell ermittelt werden kann, ohne dass eine manuelle Einstellung oder externe Sensorsignale notwendig sind.
Auch die zusätzlich generierten Werte garantieren absolute Messsicherheit.
Das QBS-LED verfügt über ein robustes Aluminiumgehäuse und ist mit 118 lange Lebensdauer, Hochleistungs-LEDs ausgestattet mit einer Spitzenhelligkeit von 10000 Lux und die benutzerfreundliche Anpassung der Blitzdauer bietet die Möglichkeit, um die optimale Balance von Helligkeit und Bildschärfe zu wählen. Das eingebaute Lithium-Ionen-Akku liefert mit einer Akkuladung bis zu sieben Stunden im Dauerbetrieb.
Das Stroboskop ist leicht zu bedienen, da Funktionen wie Blitzfrequenz und Helligkeitseinstellungen von den speziellen Funktionen getrennt sind, die in einem separaten Menü zu finden sind. Die speziellen Funktionen umfassen Phasenverschiebung, interne / externe Trigger-Auswahl, Blitz-Verzögerung, Teiler und "Slow Motion" -Modus. Im "Slow Motion" Modus kann der Anwender die Blitzrate so kompensieren, dass das "eingefrorene" Bild wie eine virtuelle "Zeitlupe" erscheint.
Das QBS-LED verwendet den"Röhrenblitzeffekt", wobei, wenn die Blitzfrequenz und die Drehgeschwindigkeit gleich sind, das Ziel wie "eingefroren" angezeigt wird.
Typische Anwendungen sind: Bewegung und Schwingungsanalyse, Auswuchten von rotierenden Wellen, Ventilatoren, Kurbelwellen, High-Speed-Bewegungsanalyse von Lautsprechern oder Tintenstrahldruck und mehr. Ideal für den Einsatz in der Textilindustrie, Papierherstellung, Blechfertigung, Automobil- und Druckindustrie.
Das QBS-LED wird als komplettes Set geliefert, einschließlich:
bei 20 cm Abstand, 6000 Blitze / min (FPM)
Anzahl der LEDs | 118 Hochleistungs-LEDs |
Blitzrate | 30 - 300.000 FPM (0,5 - 5000Hz) |
Blitzdauer | Einstellbar (1 usec bis 2000 usec) |
Genauigkeit | ± 0,02% (± 1 Ziffer / ± 0.025usec) |
Auflösung | ± 0,1 FPM (30-999) ± 1 FPM (1000-9999) ± 10 FPM (10,000-300,000) |
Helligkeit | Zirka 8.000 Lux bei 1 ° Schärfe- und 300 mm (12 Zoll) Abstand |
Anzeige | LCD, mehrere Zeilen |
Zertifizierung | CE (nach EU-Norm) |
Blitz Farbe | Zirka 5000 - 8000 K |
Stromversorgung | Eingebautes Lithium-Ionen-Akku, 3100 mAh |
Gehäusematerial | Aluminium |
Gewicht | 1.15 Kg (2.5 Lbs) |
Abmessungen | 150 x 130 x 112 mm / 6 x 5.1 x 4.4 inch |
Temperaturbereich | 0 ° - 40 ° C / 32 ° - 104 ° F |
Batterielebensdauer | Zirka 2:30 Stunden @ 4000 Lux (0,50 °) ca. 5.00 Stunden bei 2.000 Lux (0,25 °) |
Wiederaufladezeit | 5,6 Stunden |
Gehäuse | Schutzart IP30 |
Garantie | 1 Jahr |
Befestigungsbohrungen | 1x 1/4 "-20UNC (in der Mitte) 2x M5 Gewindebohrungen (60 mm c: c) |
Triggereingangssignal | 3 ... 30 V / max. 5 mA (isolierter Optokoppler) DIN 41524 5-poliger Standardstecker Uout = 24V DC, 60 mA umschaltbarer Triggereingang |
Trigger-Ausgang | Nicht verfügbar |
Standardeinstellungen | Frequenz = 1000 FPM, BRIGHT = 1 ° / 166 & mgr; s, PHASE = 0, TRIGGER = INT, Display Units = FPM, Multiplikator= x1, Hell Einheiten=deg, Verzögerung= 0msec, Teiler= 1, Zeit = 0, Auslöser= 0 (aufsteigend) |
