EMS4 Ferngesteuerte Datenerfassungs- und Auslesevorrichtung

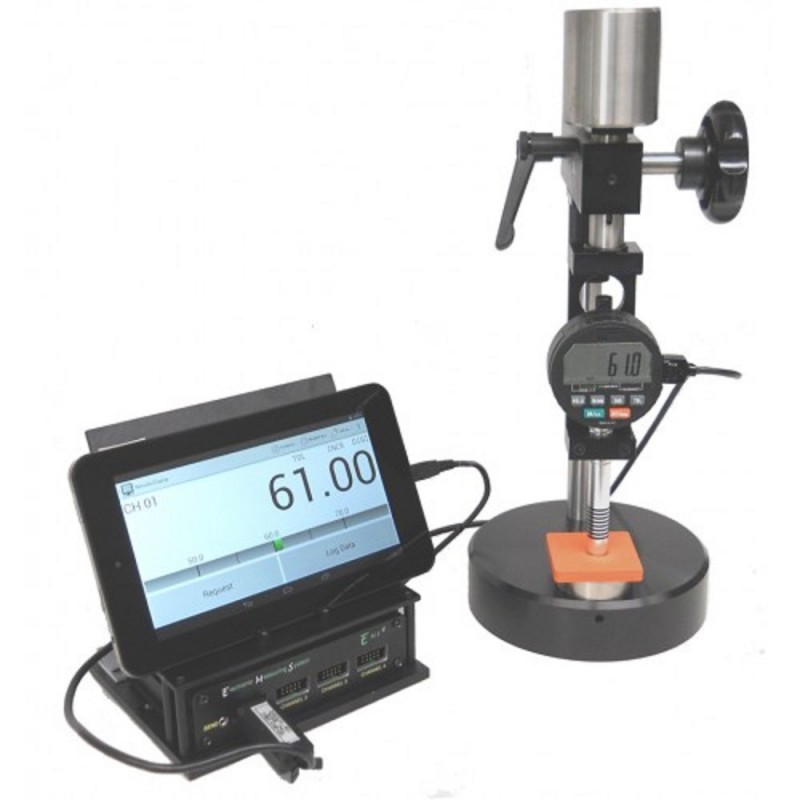

Die ESM4 ferngesteuerte Anzeige- und Auslesevorrichtung ermöglicht eine gleichzeitige Verbindung von bis zu vier Messgeräten und zeigt die aktuellen Messwerte auf einem verbundenen Android Display an. Zusätzlich können bis zu zwei externe Datenerfasser (z.B. Desktop, Computer, Laptop, PLC oder jedes andere generische Gerät) mithilfe des RS-232 und USB Anschlusses verbunden werden.

Die ferngesteuerte Anzeige ist mit nahezu jedem Gerät kompatibel, das Daten im Digimatic Format ausgibt. Auch Geräte mit Quadratursignalen sind kompatibel.

Das ESM4 kann auch als ein unabhängiges Messsystem verwendet werden und überzeugt mit seiner intuitiven und benutzerfreundlichen Art, um verschiedene Messgeräte gleichzeitig zu konfigurieren. Verbinden Sie das ferngesteuerte Display mit einem Computer oder anderen seriellen Geräten, die eine Datenerfassung und statistische Prozesskontrolle (SPC) einfach und leicht machen.

Hardware Übersicht
Die Vorderseite der ferngesteuerten Anzeige umfasst die Anschlüsse für bis zu vier Gerätekanäle. Jede 10-polige Steckverbindung unterstützt sowohl Quadratursignale und jede Gerät, das kompatibel ist für Digimatic Übertragungen.
1. Allgemeiner Fußschalter zum Auslösen von Aktualisierungen für alle verbundenen Kanäle.
2. Vier 10-polige Verbindungen






Auf der Rückseite befinden sich die Strom- und Übertragungsanschlüsse, sowie LED Indikatorlampe zur Stromanzeige.
1. USB Typ A Anschluss des mitgelieferten Tablets
2. USB Typ B Anschluss zur Verbindung mit einem Computer
3. RS-232 Anschluss zur Verbindung mit einem externen Datenerfasser
4. Power LED Indikator
5. 12V, 1.5A positive Steckdose
