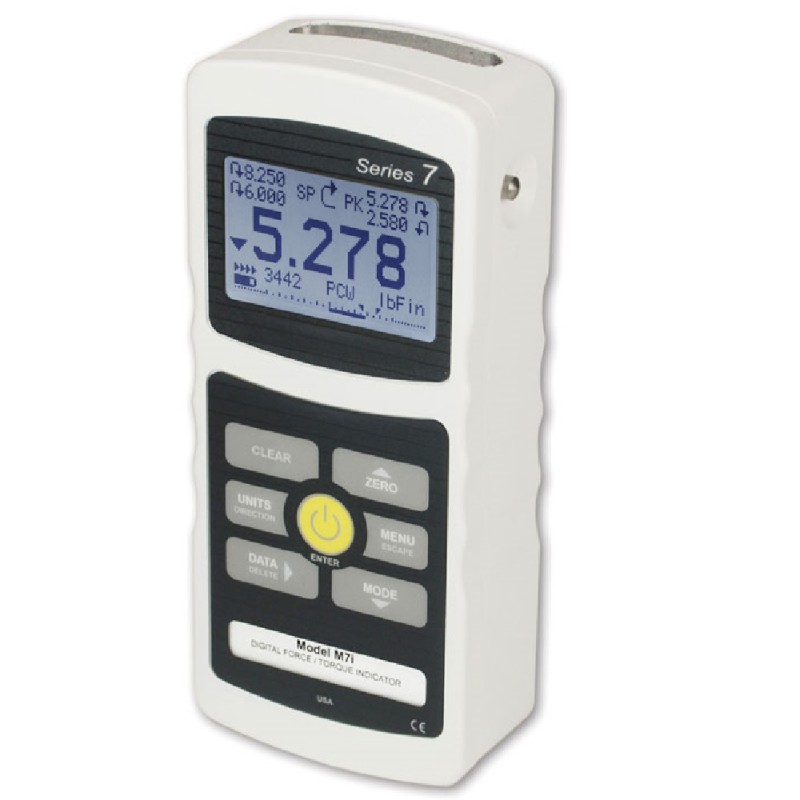

Series 7I professionelles Kraftmessgerät und Drehmomentmessgerät
Das neue Series 7i ist ein digitales Kraftmessgerät und Drehmomentmessgerät in einem Gerät vereint für den professionellen Gebrauch. Es vereint die besten Eigenschaften eines exakten Kraft- und Drehmomentmessgerätes und ist für eine große Auswahl an Kraftsensoren, Kraftmessdosen, Wägezellen und Drehmomentsensoren geeignet. Dank der einzigartigen Plug & Test™-Technologie werden alle Kalibrierungs- und Konfigurationsdaten des Series 7i digitalen Kraftmessgeräts in dem Smart Connector des Sensors, und nicht dem Anzeigegerät, gespeichert. Damit profitieren Sie von der Möglichkeit die Sensoren einfach und schnell auszuwechseln. Alle Kraftmesssensoren sind vollständig kompatibel mit anderen Mark-10 Anzeige- und Messgeräten.
Zuzüglich zu den Eigenschaften des Series 5i Messgeräts ermöglicht das Series 7i Kraftmessgerät dank der marktführenden High-Speed-Abtastrate von 14.000 Hz eine sehr schnelle Datenerfassung und Datenspeicherung für bis zu 5.000 Messwerte. Darüber hinaus gehören auch programmierbare Fußschaltersequenzen, Bruchteste und Erkennung des ersten und zweiten Peak-Werts / Spitzenwerts zu den Eigenschaften des Series 7i Messgeräts. Bei speziellen Anwendungen unterstützen der Reibungskoeffizient und benutzerdefinierte Maßeinheiten eine höhere Flexibilität. Weitere Eigenschaften des Series 7i Kraftmessgeräts umfassen eine automatische Datenausgabe, Datenspeicherung und Nullungsfunktion zur Erweiterung der Brucherkennung, Durchschnittsberechnung, externer Auslöser und erster/zweiter Spitzenwert.
Das Series 7i digitale Kraftmessgerät ist für die Verwendung mit einem mechanischem / motorisiertem Prüfstand geeignet. Auf diese Weise können Sie ein professionelles und vollständiges Kraftprüfsystem ganz gemäß Ihrer Anwendungen zusammen stellen. Zahlreiche Kraftmessanwendungen wie Bruchteste, schwellende Last, Computersteuerung und vieles mehr. Die inbegriffene Mesur™ Lite Datenerfassungssoftware ermöglicht eine durchgehende oder einfache Datenerfassung. Die im Anzeigegerät gespeicherten Daten können abschnittsweise übertragen werden und dank des einfachen One-Click-Imports weiter in Excel verarbeitet werden.
- Auswechselbare Drehmomentsensoren und Kraftsensoren können dank der Plug & Test™ Technologie (Sensoren werden separat verkauft)
- Passwortschutz für einzelne Tasten und Kalibrierung
- Durchgängige Datenerfassung von 5.000 Datenpunkten bis zu 14.000 Hz. Ausgabe zum PC möglich.
- USB, RS-232, Mitutoyo und analoge Ausgänge
- Automatische Datenausgabe, Datenspeicherung und Nullungsfunktion bei verschiedenen Anwendungen
- 5 Maßeinheiten, sowie Reibungskoeffizient und nutzerdefinierte Einheit mit konfigurierbarem Namen
- Programmierbare Sollwerte, mit Indikation und Ausgabe
- Externer Auslösemodus – für Tests mit Schaltkontakten oder auf Abstand stoppende Displayaktualisierung
- Passwortgeschützte Sensoren verhindern Verwendung von Unbefugten
- High-Speed-Erfassungsrate von 14.000 Hz
- Datenspeicher für bis zu 5.000 Messwerte
- Brucherkennung mit automatischen Funktionen, einschließlich Bewegungsstopp des mechanischen / motorisiertem Prüfstands
- Erkennung des ersten und zweiten Spitzenwerts (Peaks)
- Programmierbarer Kommando-String für den Fußschalter
- Mittelwertmodus – berechnet den Durchschnitt im Zeitablauf
- CE-Zertifizierung
Das Series 7i Kraftmessgerät erfasst und speichert durchgängig bis zu 5.000 Datenpunkte mit einer Erfassungsrate von bis 14.000 Messungen pro Sekunde. Diese einzigartige Funktion ist ideal zum Erfassen von Betätigungskräften von Schaltern, scharfen Brüchen und anderen kurzweiligen Anwendungen. Ein programmierbarer Start- und Stoppauslöser gehören ebenfalls zum Funktionsumfang. Die Datenerfassungsrate ist variabel und kann für die Erfassung von längeren Anwendungen, wie z.B. Materialausdehnung oder Relaxation, auch verlangsamt werden.
Daten können aus dem Pufferspeicher können zu einer Datenerfassungssoftware, wie Mesur™, zur Erstellung von Analysen und Graphen übertragen werden. Dank des Series 7i Kraftmessgeräts sind unhandliche und teure Geräte und Software zur Datenerfassung überflüssig!
Kombinieren Sie Ihren Fußschalter oder Ihr Automatisierungssystem mit dem Series 7i Messgerät und verbessern Sie die Ergonomie und Effizienz Ihres Messaufbaus. Ein gleichzeitiger Tastendruck ist nicht mehr notwendig. Mit der Fußschalteraktivierung können bis zu drei Arbeitsschritte für eine Fußschalterbetätigung programmiert werden.
Wählen Sie aus verschiedenen Zeichenketten, unter anderem Spitzenwerterfassung, Displaynullung, Speicherung und anderen. Zwischen jedem Arbeitsschritt können Zeitverzögerungen eingefügt werden.
Der Funktionsumfang des Series 7i Kraftmessers wird mit den folgenden Funktionen abgerundet:
- Automatische Speicherung des Spitzenwerts (Peak).
- Übertragung des Spitzenwerts mithilfe des USB, RS-233 oder Mitutoyo Ausgangs.
- Nullen des Displays..
- Umschaltung zwischen I/O Pin, zum Beispiel zum Stoppen der Bewegung eines ESM301/ESM301L Prüfstands.
Anwendungsbereiche für das Series 7i Krafmessgerät:
- Brucherkennung der Messproben (auch bei Anwendungen, die rutschen, klicken oder einen Spitzenwert erreichen und dann wieder abnehmen)
- Mittelwertbildung
- Externer Auslöser (externe Schalteraktivierung).
- Erste und zweite Spitzenwerterfassung (z.B. Zugspannung).
Das Series 7i Messgerät zeigt 6 Maßeinheiten an. Eine zusätzliche nutzerdefinierte Einheit wird für verschiedene Anwendungen angeboten. Eine Basiseinheit wird zusammen mit einem Multiplikator und einem fünfstelligem Namen angegeben. Typische Anwendungen:
- Um das Drehmoment, das auf Hebeldruck in einer mechanischen Konstruktion entsteht, zu messen, konfigurieren Sie den Multiplikator entsprechend der Hebellänge. Rechnen Sie auf diese Weise Maßeinheiten wie N in Ncm um.
- Um den Druck zu messen, der bei einer runden Kompressionsplatte auf einer Schaumprobe entsteht, konfigurieren Sie den Multiplikator entsprechend der Fläche der Platte. Auf diese Weise rechnen Sie Maßeinheiten wie lbF in psi um.
Kategorie Mark 10 Zubehör
Hier finden Sie Griffe und Halterungen für Mark 10 Kraft- und Drehmomentmessgeräte
Mehr Details
F755 / F1505 Kraft-Prüfsystem für Druck- & Zugkräfte mit IntelliMESUR
- Kompensation der Systemverformung Automatische Rückkehr-Funktion
- Einrichten, Durchführen und Analysieren von Daten über das integrierte IntelliMESUR®-Bedienfeld.
- Integrierte Test-Erstellungsassistenten
Mehr Details
PTA Plug & Test Adapter für Wägezellen
- Schraubklemmen ermöglichen eine einfache Verbindung mit Sensorkabeln
- Softwarekonfigurationsprogramm ist inbegriffen: Ermöglicht eine einfache Programmierung der Sensorkapazität, Resolution und Identifikationsnummer
- Lieferung mit Zugentlastung, beschreibbaren Identifikationsetikett und Treiber-CD mit Software
Mehr Details
R01 Series S-förmiger Kraftsensor
- Misst Zug- und Druckkraft
- Erhältliche Kapazitäten von 250 N bis zu 50 kN
- Sehr stabiles Design mit S-Form
- Gewindebohrungen für viele Anwendungen
Mehr Details
R02 Series Kraftmessdose
- Misst Spannungs- und Kompressionskraft
- Für Kompressionskräfte bis zu 50 kN
Mehr Details
R03 Series Inline Sensor für Spannungs- und Kompressionskraft
- Misst Spannungs- und Zugkraft von 1 N bis 500 N
Mehr Details
R04 Series Mini-Kraftsensor für Zug- und Druckkraft
- Misst sowohl Spannungs- als auch Kompressionskraft von 1 bis 500 N
Mehr Details
R51 Series Universelle Drehmomentsensoren
- Austauschbares Bohrfutter (separater Verkauf)
- Für Kapazitäten von 7 bis 1150 Ncm
Mehr Details
R52 Series Drehmomentsensor für die Kalibrierung von Werkzeugen
- Universelle Befestigung
- Mit Kapazitäten von 7 Ncm bis zu 1150 Ncm
Mehr Details
R53 Series Schließmoment-Sensor für Flaschenverschlüsse
- Wendebacken für runde oder rechteckige Behälter
Mehr Details
R55 Series Drehmomentsensor mit Vierkantantrieb
- Vierkantantrieb auf beiden Seiten
- Robustes Design mit Zylinderform
Mehr Details
AC1004 Befestigungsset für 5I, 3I oder TT03 an der TS-Serie von Prüfständen
- Befestigungs Set für 5I, 3I oder TT03 an Prüfständen der TS-Serie.
Mehr Details
| Genauigkeit: | ±0,1% des Vollausschlags + Sensor |
| Erfassungsrate; | 14.000 Hz |
| Stromversorgung: | Wechselstrom oder aufladbare Batterie. Batteriestatusanzeige wird angezeigt. Das Gerät schaltet sich automatisch ab, wenn die verbliebene Spannung zu gering ist. |
| Batterielaufzeit: | Hintergrundbeleuchtung eingeschaltet: Bis zu 7 Stunden durchgängiger Gebrauch Hintergrundbeleuchtung ausgeschaltet: Bis zu 24 Stunden durchgängiger Gebrauch |
| Ausgänge: | USB / RS-232: Konfigurierbar bis zu 115.200 Baud. Einschließlich Steuerungssprache 2 für vollständige Computersteuerung. Mitutoyo (Digimatic): Serieller BCD ist für alle Mitutoyo SPC-kompatiblen Geräte geeignet.. Analog: ±1 VCD, ±0,2% bei Vollausschlag unter Belastung. Allgemeine Verwendungen: Drei Open-Drain-Ausgänge, ein Eingang. Sollwerte: Drei Open-Drain-Grenzen. |
| Konfigurierbare Einstellungen: | Digitale Filter, Ausgänge, Automatische Ausgabe (über USB/RS-232), automatische Abschaltung, Grundeinstellungen, Mittelwertmodus, externer Auslöser, Passwörter, Tastentöne, Audio-Alarm, Hintergrundbeleuchtung, Kalibrierung |
| Garantie | 3 Jahre |
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
