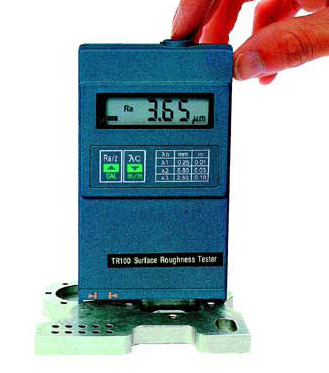

TR-100 TR-100 Handlicher Oberflächenrauheitsmesser
Das Modell TR-100 TR-100 Handlicher Oberflächenrauheitsmesser ist nicht mehr verfügbar und wurde durch das Modell TR-110 ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.
NICHT MEHR LIEFERBAR
Tragbarer Oberflächenrauheitmesser, um die Oberfächenstruktur zu bestimmen. Kombiniert die Messungen der Rauheitskenngrößen Ra und Rz in einem Gerät.
Der kompakte tragbare TR-100 Rauheitsmesser wurde für schnelle und genaue Messungen entwickelt. Es arbeitet mit einer piezoelektrischen-Mikrosensortechnik, die identisch zu der von hochgenauen Rauheitsmessern im Laboren ist. Zu den besonderen Eigenschaften des TR-100 zählen die benutzerfeundliche Abeitsweise und eine hohe - sich wiederholdene - Exaktheit.
Drücken Sie einfach einen Knopf und innerhalb von Sekunden scannt ein Mikrosensor, in Form einer diamantischen Abtastnadel, die Oberfläche. Abhängig von dem voreingestellten Verschnitt zeigt das Display entweder Rz oder Ra (siehe auch DIN 4762, 4768, 4775, ISO 4288.)
Tragbarer Oberflächenrauheitmesser, um die Oberfächenstruktur zu bestimmen. Kombiniert die Messungen der Rauheitskenngrößen Ra und Rz in einem Gerät.
Der kompakte tragbare TR-100 Rauheitsmesser wurde für schnelle und genaue Messungen entwickelt. Es arbeitet mit einer piezoelektrischen-Mikrosensortechnik, die identisch zu der von hochgenauen Rauheitsmessern im Laboren ist. Zu den besonderen Eigenschaften des TR-100 zählen die benutzerfeundliche Abeitsweise und eine hohe - sich wiederholdene - Exaktheit.
Drücken Sie einfach einen Knopf und innerhalb von Sekunden scannt ein Mikrosensor, in Form einer diamantischen Abtastnadel, die Oberfläche. Abhängig von dem voreingestellten Verschnitt zeigt das Display entweder Rz oder Ra (siehe auch DIN 4762, 4768, 4775, ISO 4288.)
Merkmale
- Modell im Taschenformat
- Software Kalibrierung
- Sowohl Ra als auch Rz in einem Gerät
- Wiederaufladbare Batterien
- Großer Messbereich bei den meisten Materialen
- Piezo-elektronische-abnehmbare Abtastnadel für Außenoberflächen
Der TR-100 Oberflächenrauheitsmesser wird als Komplettsatz geliefert, bestehend aus:
Optionales Zubehör:
- TR-100 Rauheitsmesser
- Sicherheitsabdeckung für den Abtaststift
- Rauheitmessplatte Ra
- Elastische Tüte
- Ladegerät
- Tragetasche
- Bedienungsanleitung
- Zertifikat
Optionales Zubehör:
- UKAS zertifikierte Rauheitmessplatte
Ra = arithmetischer Mittenrauhwert
Ra ist der allgemein anerkannte und international angewendete Rauheitsparameter. Er ist der arithmetischer Mittelwert der absoluten Werte der Profilabweichungen innerhalb der Bezugsstrecke. Der gemessene Zahlenwert Ra ist immer kleiner als der auf dem gleichen Rauheitsprofil ermittelte Rz-Wert.
Rz = gemittelte Rauhtiefe Die gemittelte Rauhtiefe Rz ist das arithmetische Mittel aus den größten Einzelrauhtiefen mehrerer aneinandergrenzenden Einzelmessstrecken.
Ra ist der allgemein anerkannte und international angewendete Rauheitsparameter. Er ist der arithmetischer Mittelwert der absoluten Werte der Profilabweichungen innerhalb der Bezugsstrecke. Der gemessene Zahlenwert Ra ist immer kleiner als der auf dem gleichen Rauheitsprofil ermittelte Rz-Wert.
Rz = gemittelte Rauhtiefe Die gemittelte Rauhtiefe Rz ist das arithmetische Mittel aus den größten Einzelrauhtiefen mehrerer aneinandergrenzenden Einzelmessstrecken.
Spezifikationen
| Rauheitskenngrößen | Ra, Rz |
| Einheiten | µm / µinch |
| Messweite | Ra: 0,05-15,0µm / Rz: 0,1-50µm |
| Verschnittslänge | 0,25mm, 0,8mm, 2,5mm |
| Filter | 2CR |
| Kalibrierung | Mit CAL Funktion auf Tastatur |
| Min. Krümmung einer zylinderförmigen Oberfläche | 40mm Diameter (V-kalibrierte Basis) |
| Abtaststiftgröße | 6mm |
| Abtastgeschwindigkeit | 1,0 mm/sec. |
| Genauigkeit | Entspricht der ISO Klasse 3 |
| Abnehmbarer Taststift | Piezo-elektrisch |
| Abtastnadel | Diamant, Radius 5µm ±1µm |
| Arbeitstemperatur | 0°C - 40°C |
| Energieversorgung | 3,6V / 2 x NiMh-Batterien / mit Energieanzeige |
| Ladegerät | 9V DC (wiederaufladbar während Gebrauch) |
| Umfang | 125mm x 73mm x 26mm |
| Gewicht | 200g |
