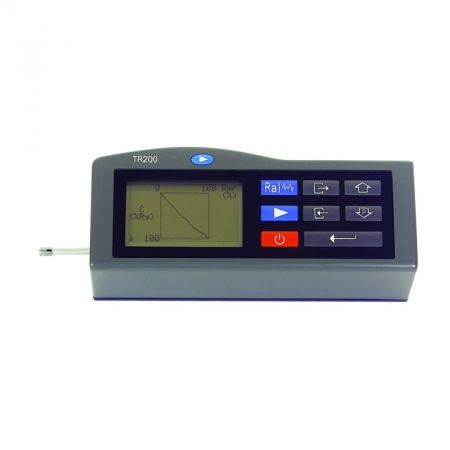

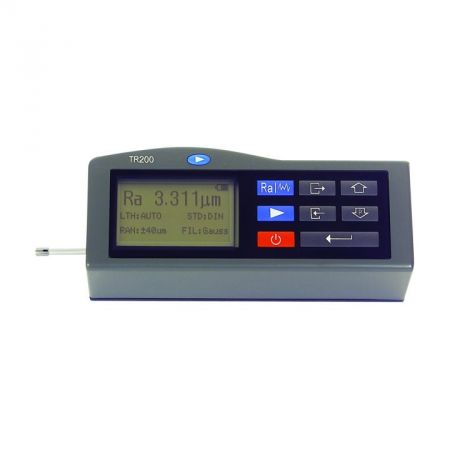

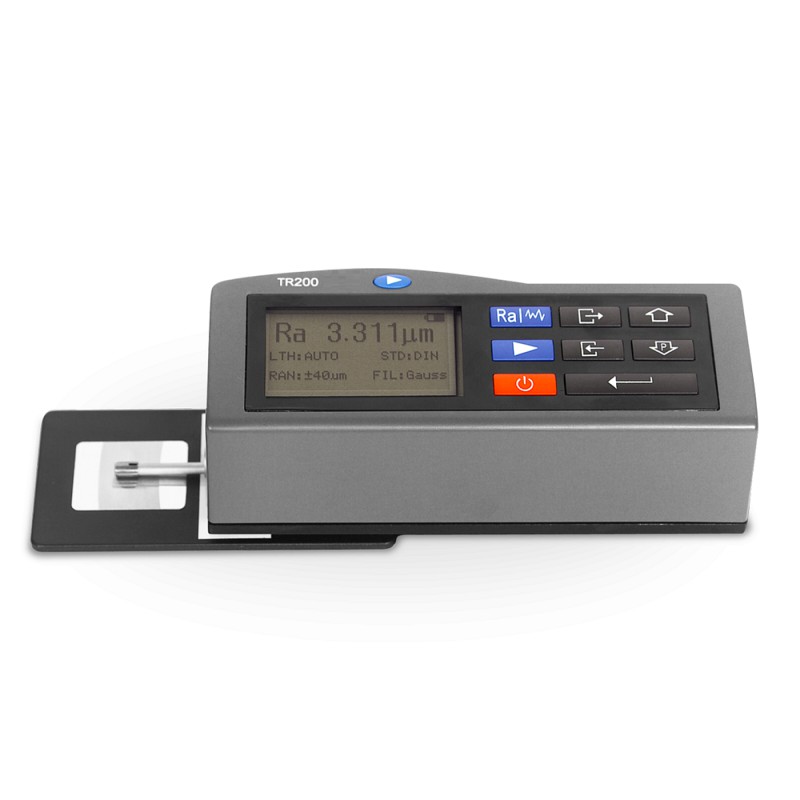

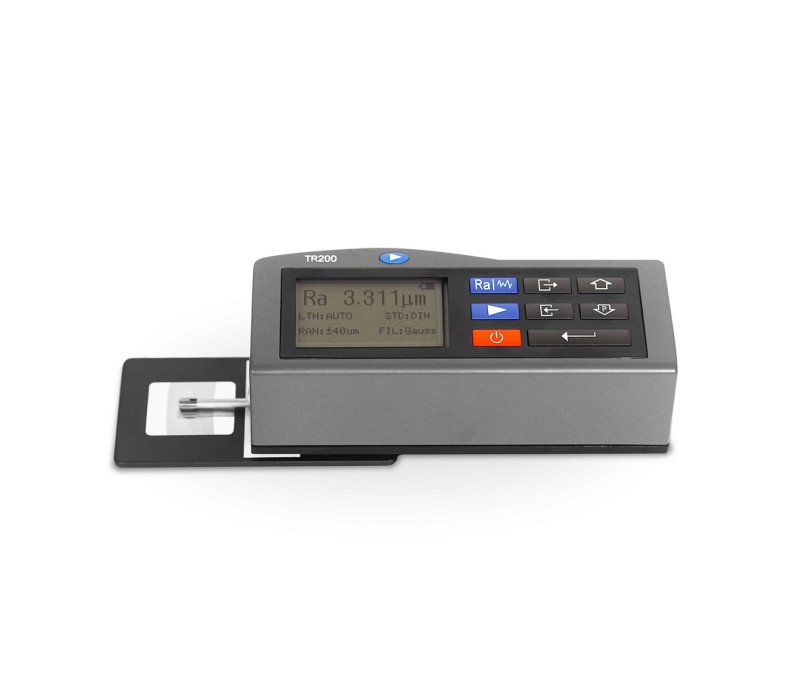

T-3200 Handlicher Oberfächenrauheitsmesser mit graphischem Display
Handlicher Oberflächenrauheitsmesser, mit Menüsteuerung; 13 Rauheitskenngrößen; graphisches Display
Der TR-200 ist durch seinen großen Messbereich für die anspruchsvolleren Aufgaben geeignet. Neben den Basisfunktionen ermöglicht der TR-200 selbst Messungen unter den kritischsten Umständen.

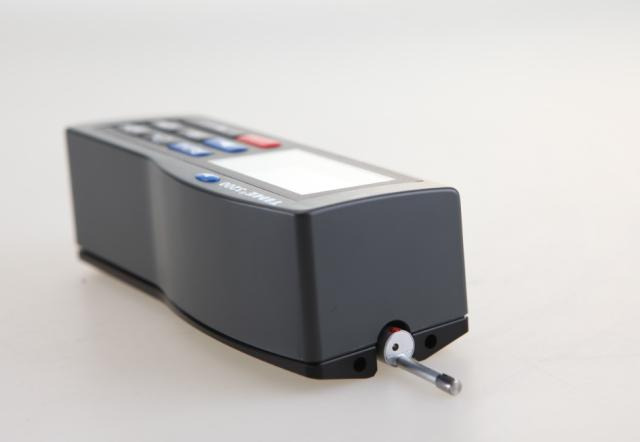

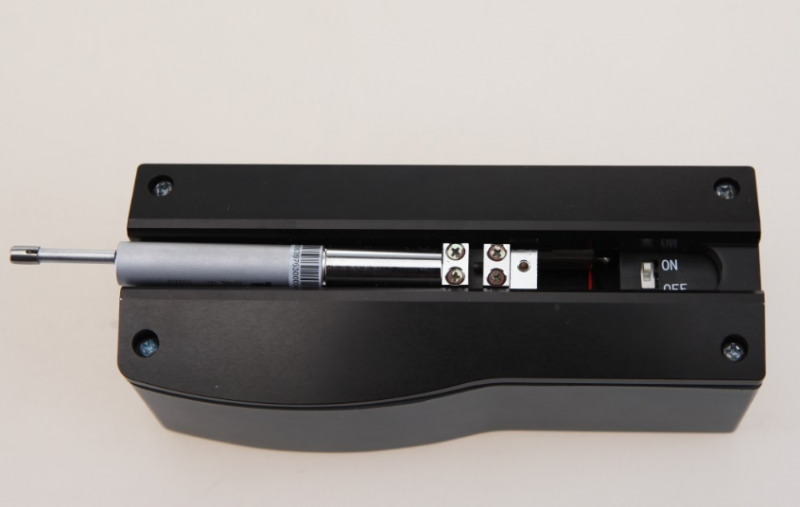

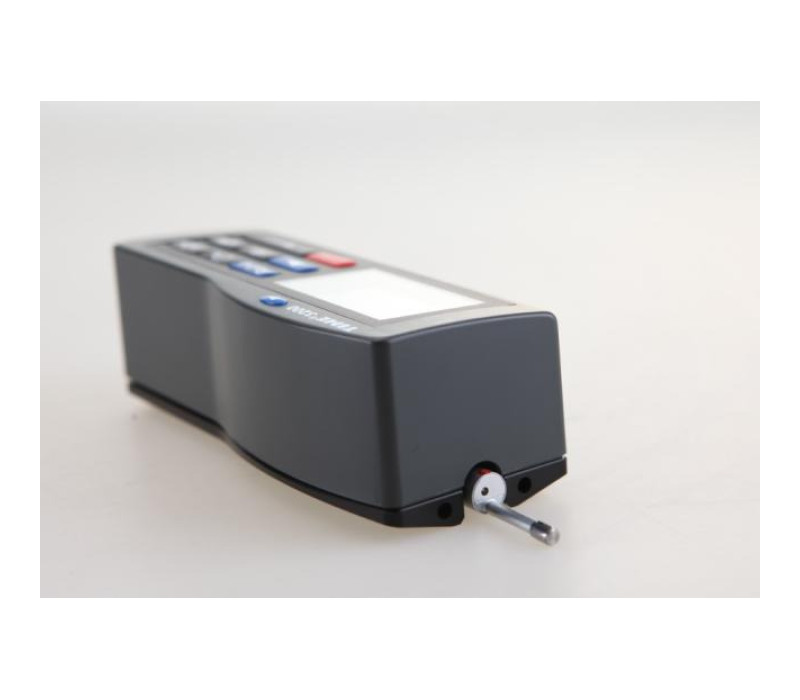

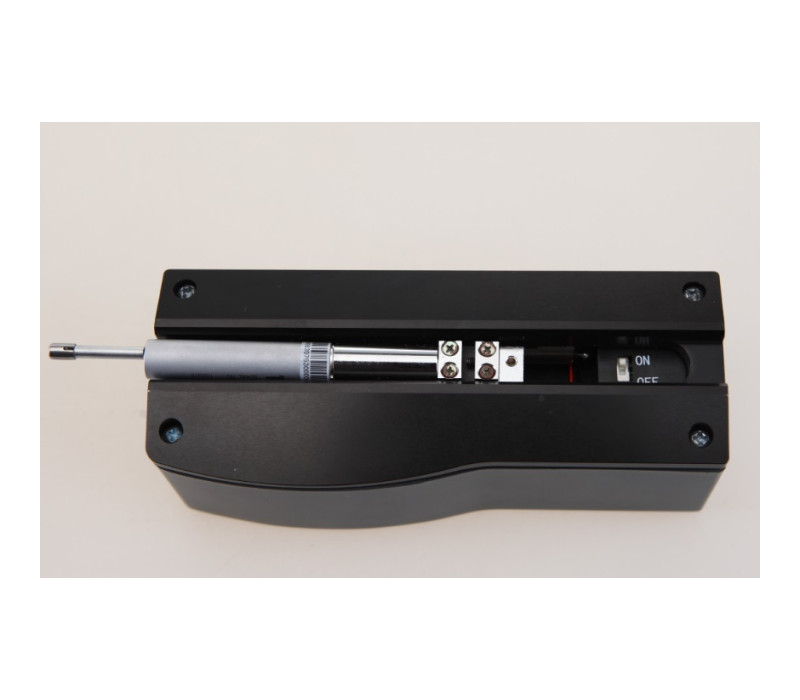

Der TR-200 arbeitet mit einem induktiven Messumwandler, der, ähnlich dem Abtasters eines Aufnahmegeräts, eine Diamantspitze hat. Durch das Ablenken des Sensors wird Spannung induziert, die von dem elektronischen System des Geräts in die verschiedenen Rauheitkenngrößen umgewandelt wird, und auch zur Darstellung der Profile verwendet wird. Der Oberflächenrauheitsmesser TR-200 wurde für den praktischen Gebrauch in der Werkstatt sowie für allgemeine Messungen im Laboratorium hergestellt.

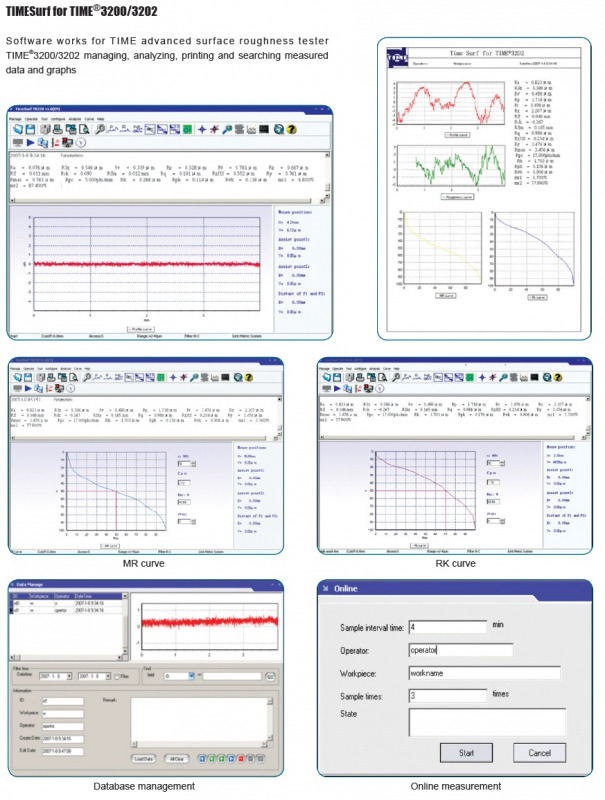

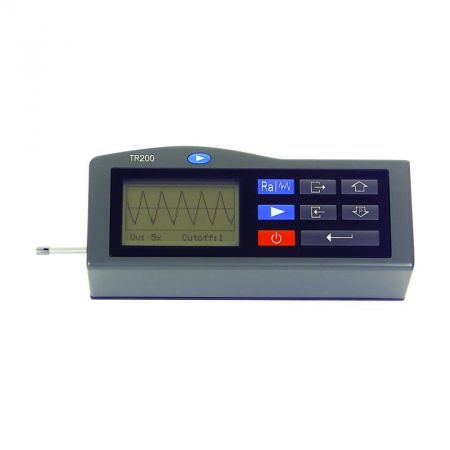

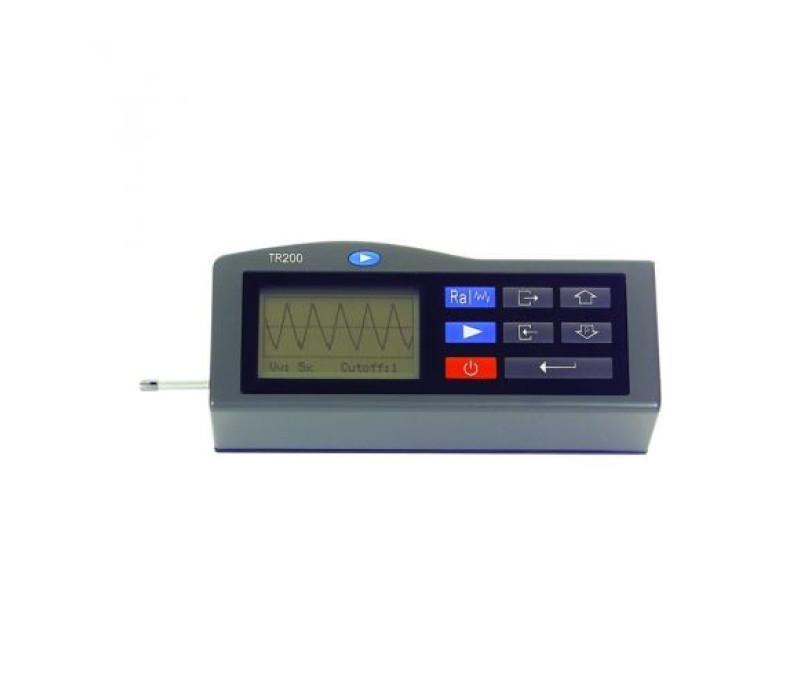

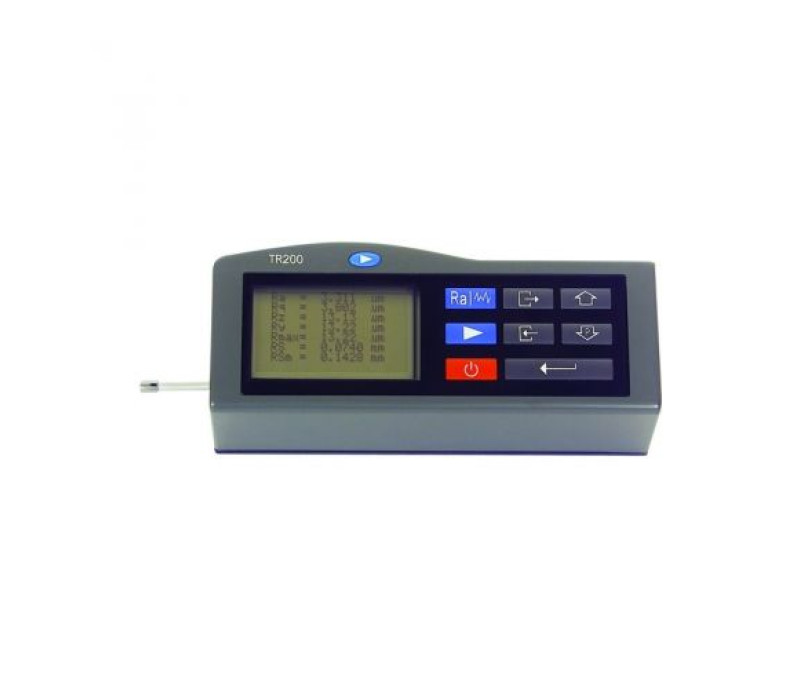

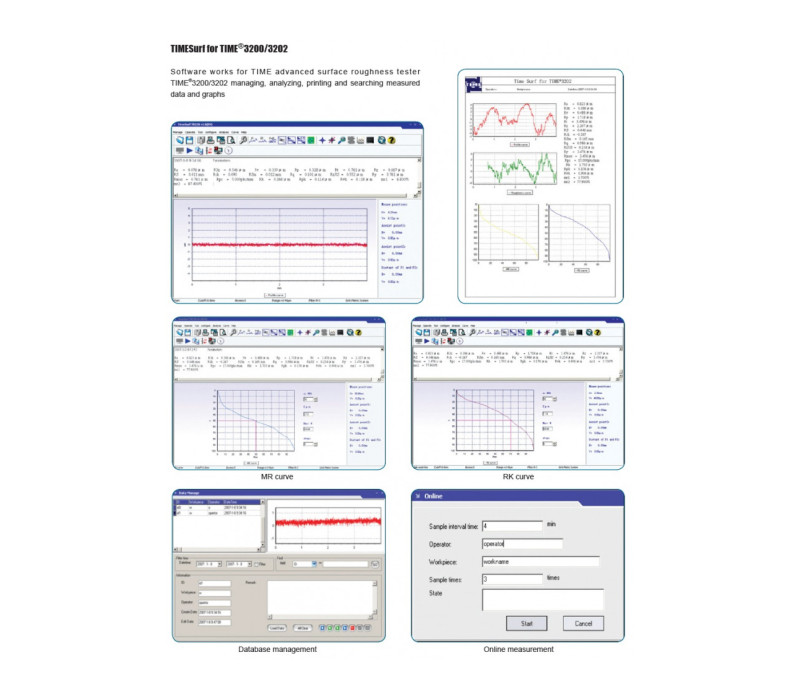

Der TR-200 ermöglicht das Messen von beinahe allen Rauheitseigenschaften. Das gemessene Oberflächenprofil kann zusätzlich zu den 13 verschiedenen Beschaffenheiten im Display angezeigt werden. Die RS232 Benutzeroberfläche ermöglicht den Transfer von allen Eigenschaften und Oberflächenprofilen.
Der TR-200 ist durch seinen großen Messbereich für die anspruchsvolleren Aufgaben geeignet. Neben den Basisfunktionen ermöglicht der TR-200 selbst Messungen unter den kritischsten Umständen.
Der TR-200 arbeitet mit einem induktiven Messumwandler, der, ähnlich dem Abtasters eines Aufnahmegeräts, eine Diamantspitze hat. Durch das Ablenken des Sensors wird Spannung induziert, die von dem elektronischen System des Geräts in die verschiedenen Rauheitkenngrößen umgewandelt wird, und auch zur Darstellung der Profile verwendet wird. Der Oberflächenrauheitsmesser TR-200 wurde für den praktischen Gebrauch in der Werkstatt sowie für allgemeine Messungen im Laboratorium hergestellt.
Der TR-200 ermöglicht das Messen von beinahe allen Rauheitseigenschaften. Das gemessene Oberflächenprofil kann zusätzlich zu den 13 verschiedenen Beschaffenheiten im Display angezeigt werden. Die RS232 Benutzeroberfläche ermöglicht den Transfer von allen Eigenschaften und Oberflächenprofilen.
Merkmale
- Hochleistungsgerät
- Benutzerfreundliche Menüführung
- Graphisches Display auf großem LCD
- 13 verschiedene Rauheitskenngrößen
- Positionsanzeige für Taststift
- Automatischer Abschaltmechanismus nach 5 Min. mit automatischer Datensicherung.
- Datenausgabe RS-232 zu Drucker TA-220 oder PC
- Englisch, Deutsch, Französisch, Italienisch, Spanisch und Niederländisch als Wahlsprachen
- Hervorragende Akkulaufzeit mit Li-ion Technologie

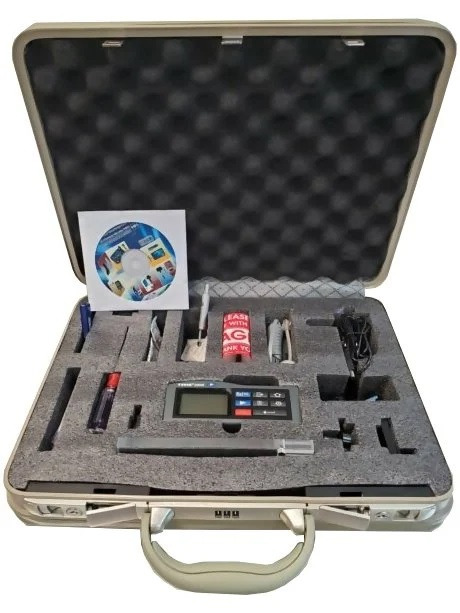

Lieferumfang
Der TR-200 Oberflächenrauheitsmesser wird als Komplettsatz geliefert, bestehend aus:
- TR-200 Rauheitsmesser
- Abtaster TS-100
- Rauheitsmessplatte Ra
- Schutzhülle

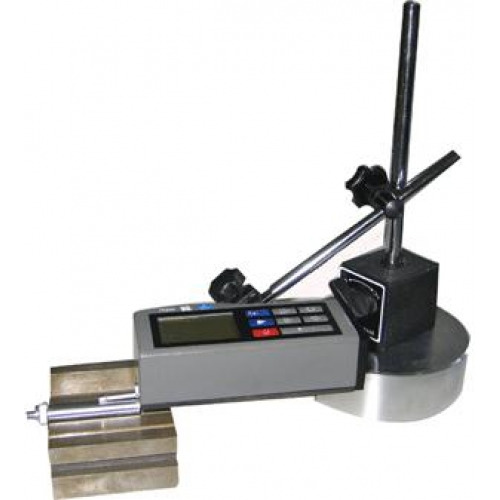

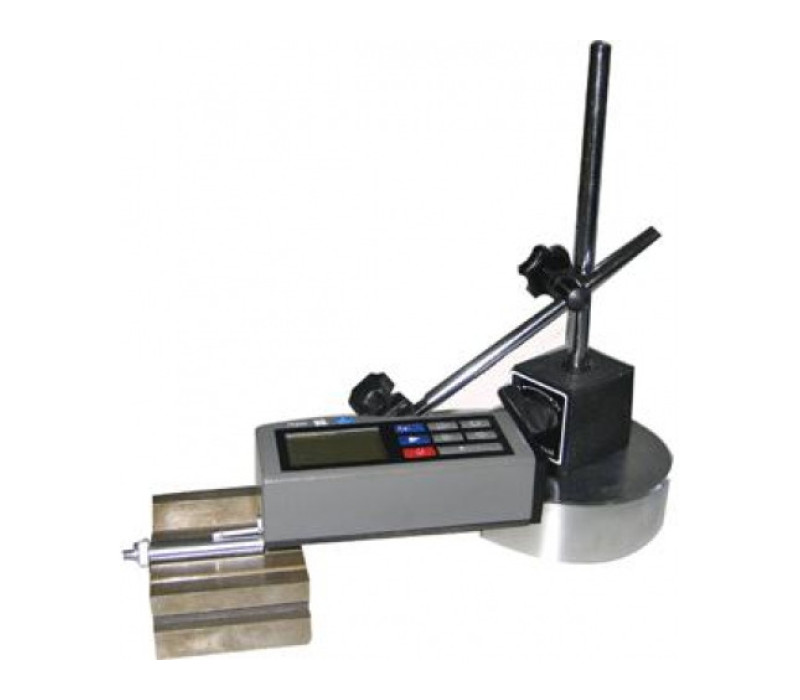

- Stativ
- Ladegerät 220V, 50Hz
- Schraubenzieher
- Tragetasche
- Bedienungsanleitung
- Zertifikat
Optionales Zubehör:
- Spezielle Kerbenabtaster/ Taster für kleine Bohrlöcher
- Erweiterung TSE-A
- Erweiterung TSE-B 90°
- UKAS zertifizierte Bezugsstandards
- TA-610 Messplattform

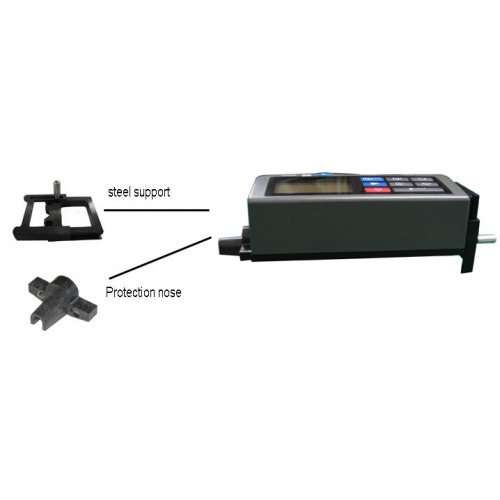

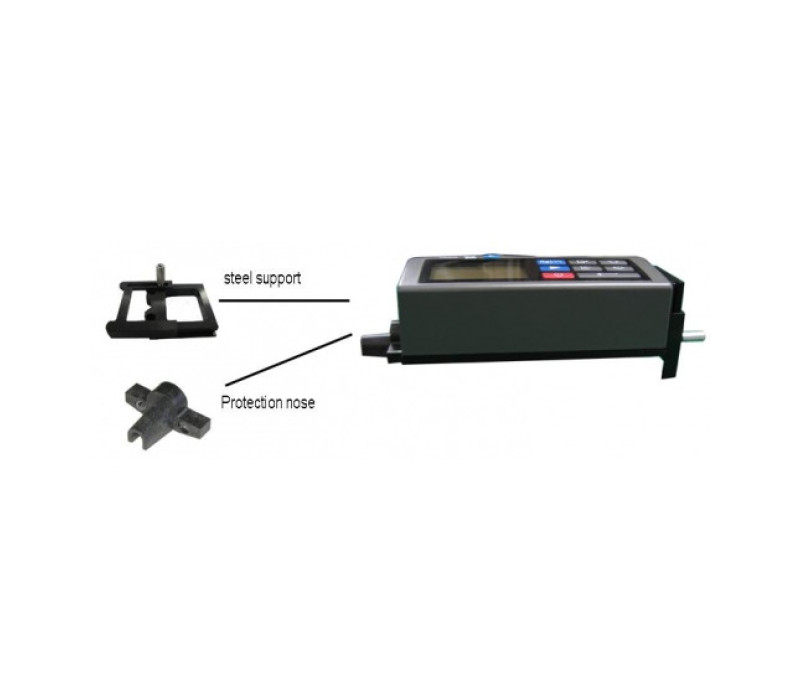

- Stahlanpassungvorrichtung(ø 8mm)
- Stahlanpassungsvorrichtung für die Verbindung zu der Plattform (L-Anfügung)
- TA-230 Drucker
Spezifikationen
| Rauheitsparameter | Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr, P |
| Messbereich: | Ra, Rq : 0.005 - 16µm Rz, Ry, Rp, Rt, R3z : 0.02 - 160µm, RSm, RS : 2 - 4000µm Tp : 1-100% (% Ry) |

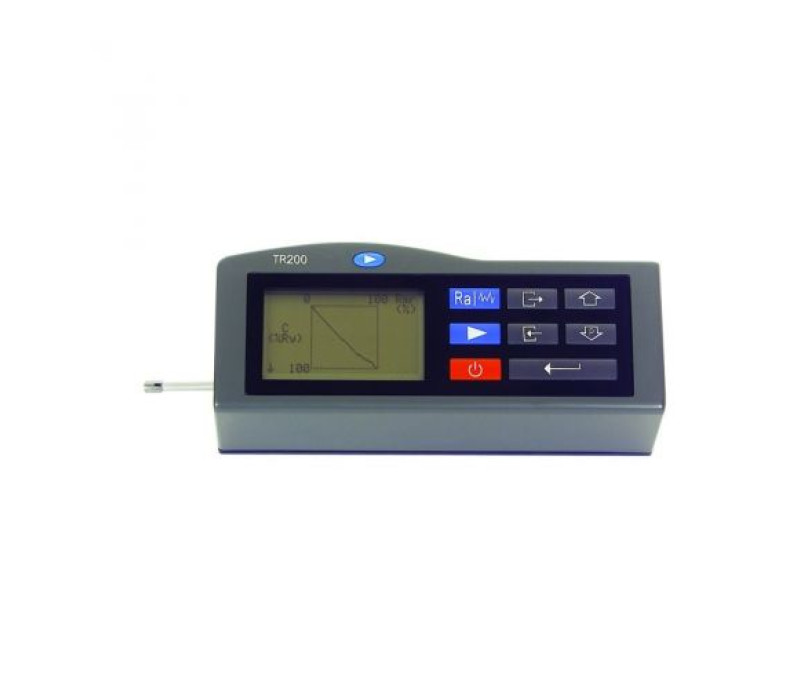

| Profile | ungefiltertes Primärprofil (P-Profil), Rauheitsprofil (R-Profil), Materialanteilkurve (Tp-Profil) |
| Profilvergrößerung | Vv: 200x...20000x ; Vh: 20x, 50x, 200x |
| Drei Grenzwellenlängen (mm) | 0,25, 0,8, 2,5 (cut-off-length) |
| Gesamtstrecke | (1..5) + 2 Grenzwellenlängen |
| Tastgeschindigkeit (mm) | 0,5 |
| Mikrotaster Spitzenradius | TS100: Tastdiamant m. 10µm Spitzenradius |
| Auflösung [µm] | 0.001 |
| Digitalfilter | TRC, PC-RC, GAUSS, D-P |

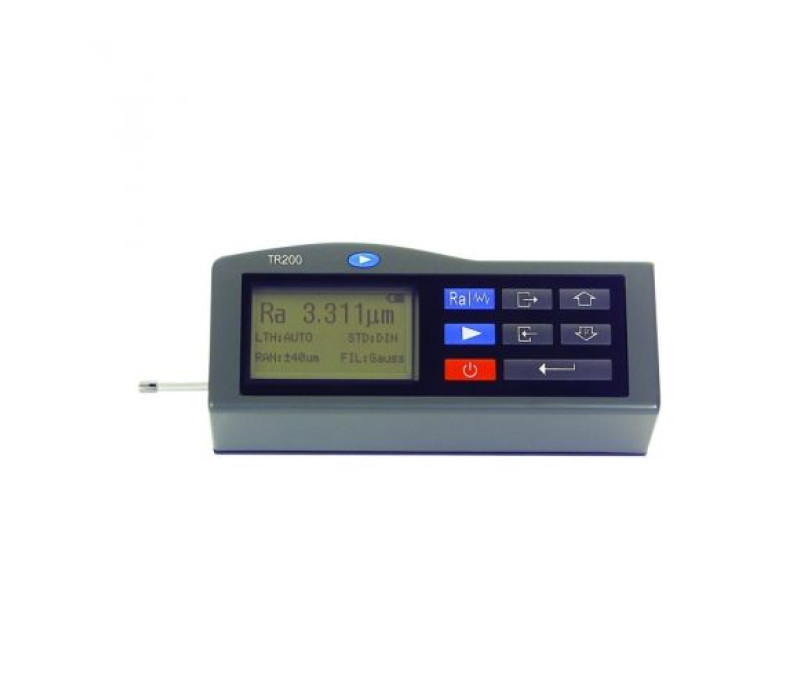

| Anzeige | LCD 128 x 64 Punktmatrix, mit Hintergrundsbeleuchtung |
| Anzeige-Merkmale | Anzeige der Tastspitzenposition, Batteriestatusanzeige, Direkte Anzeige der Rauheitsparameter und der Profile, Ausdruck, LCD Helligkeitseinstellung, Automatische Abschaltung (Auto-Off) nach 5 Min. mit Speicherung, Kalibrierung über die Software (für jede Grenzwellenlänge) |
| Sprachauswahl | Englisch, Deutsch, Franzözisch, Italienisch, Spanisch, Niederländisch |

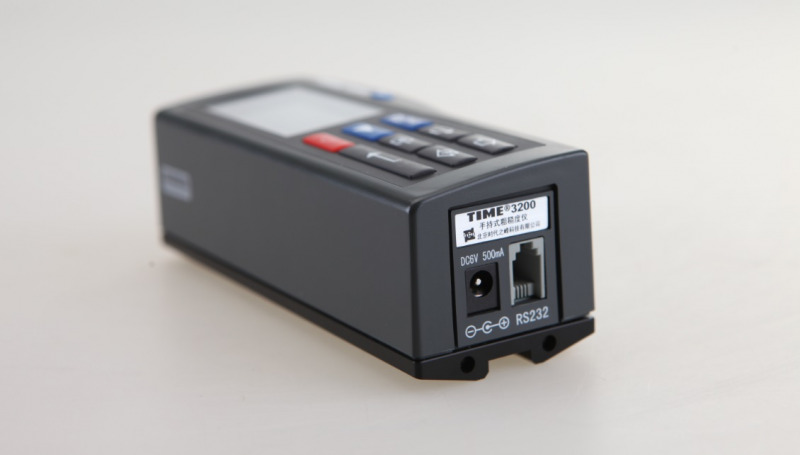

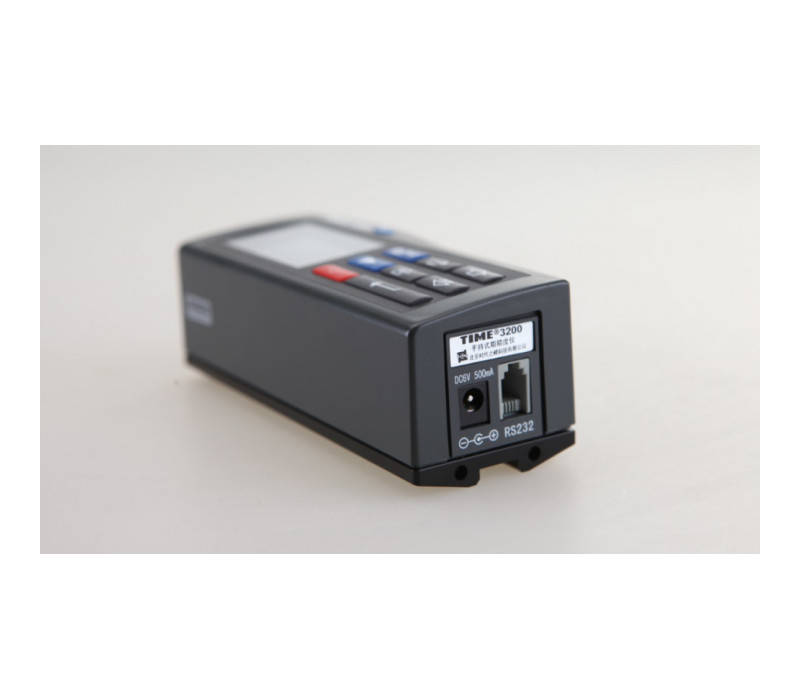

| Schnittstelle | RS232: direkt zum Drucker TA 220 oder PC |
| Genauigkeit | ISO Klasse 2 |
| Zulässiger Temeraturbereich (°C) | 0 - 40°C |
| Bohrungen ab | 6,0 mm, Tiefe 15mm (TS100) |
| Batteriekapazität | 1000mAh (>3000 Messungen) |
| Spannungsversorgung | Li-Ion Akku aufladbar |
| Ladegerät | 220V, 50Hz |
| Maße (mm) | 141 x 56 x 48 |
| Gewicht (g) | 440 |
