MiniTest FH Magnetisches Präzisions-Wanddickenprüfgerät
Einführung des neuen MiniTest FH: Eine kompakte Lösung für präzise Messungen

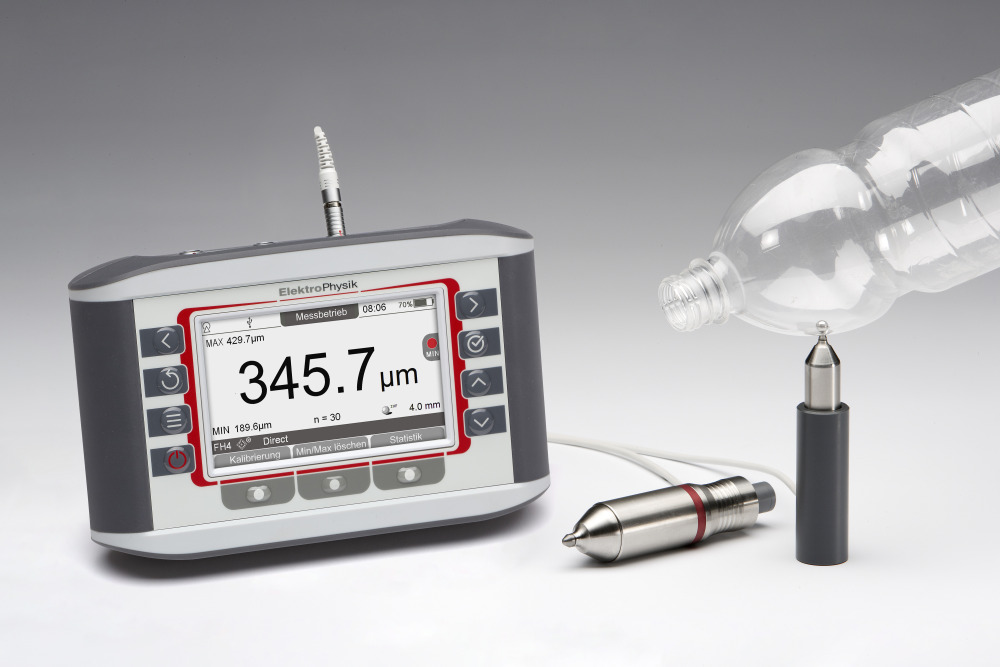

Der MiniTest FH setzt einen neuen Standard für kompakte Messgeräte und bietet Vielseitigkeit bei einer Vielzahl von Messaufgaben. Dieses tragbare Gerät ist für Messungen bis zu einer Wandstärke von 24 mm ausgelegt und eignet sich somit ideal für Produktionsumgebungen und Qualitätslabore. Mit seinem ergonomischen Gehäuse und der benutzerfreundlichen Schnittstelle gewährleistet der MiniTest FH eine einfache Handhabung und genaue Ergebnisse.
Hauptmerkmale:
- Breites Anwendungsspektrum: Der MiniTest FH bietet schnelle und präzise Messungen über ein breites Spektrum von Wandstärken und ist somit für vielfältige industrielle Anwendungen geeignet.
- SIDSP®-Methode: Alle anschließbaren Sensoren nutzen die Sensor-integrierte digitale Signalverarbeitung (SIDSP®)-Methode, die eine Übertragung digital verarbeiteter Messwerte für maximale Genauigkeit gewährleistet.
- KI-basierte Schnellkalibrierung: Die innovative KI-basierte Schnellkalibrierung ermöglicht eine Nullkalibrierung in weniger als zehn Sekunden und verbessert die Genauigkeit um 50% mit nur einem Tastendruck.
- Vielseitige Konnektivität: Der MiniTest FH bietet mehrere Schnittstellen (USB, RS-232C, Bluetooth) für die Datenübertragung an einen PC oder ein CAQ-System. Der direkte Transfer von Werten in eine Excel-Tabelle ist über die USB-Tastaturemulation möglich.
- Verschiedene Sensoroptionen: Eine Auswahl an Sensoren mit verschiedenen Messbereichen, Referenzstahlkugeln und Zieldrähten deckt eine Vielzahl von Messaufgaben und Anwendungen ab.
- Zerstörungsfreie Prüfung: Dieses intuitive Messgerät erzielt präzise Ergebnisse bei allen nicht-magnetischen Materialien und eignet sich für unterschiedliche Größen und Formen. Es ist hervorragend geeignet für die Messung von scharfen Kanten, engen Durchmessern und komplexen Geometrien.
- 4,3" Farbdisplay: Die Messergebnisse werden auf einem 4,3" Farbdisplay mit einer Auflösung von 800x480 Pixeln visuell dargestellt und bieten klare und detaillierte Informationen.
- Anwendungsbereiche: Der MiniTest FH findet Anwendung in der Verpackungsindustrie für Kunststoffbehälter, Flaschen und Glasverpackungen. Er ist auch unverzichtbar für die Bestimmung der Wandstärke in der Automobil-, Sanitär- und Bauindustrie.
- Kosten- und Materialeinsparung: In der Qualitätskontrolle kann der MiniTest FH durch die Anpassung der Wandstärke an die Zielvorgaben zu erheblichen Materialeinsparungen führen und Ausschüsse sowie mögliche Beschwerden vermeiden.

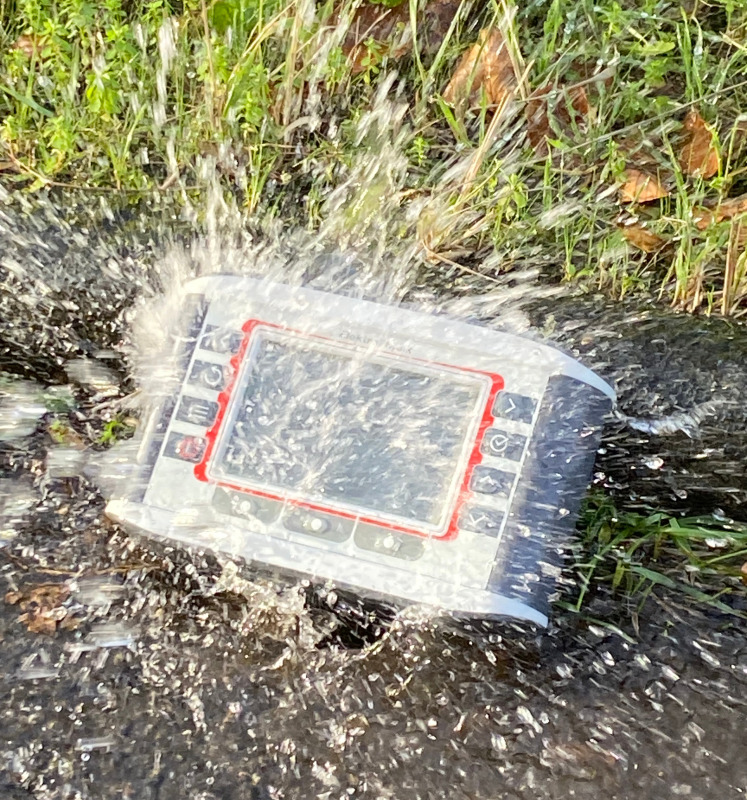

- IP65 spritzwassergeschützt: Der MiniTest FH erfüllt die Industrie-Norm IP65 und ist somit für den Einsatz in anspruchsvollen Umgebungen geeignet. Sein Gehäuse ist spritzwassergeschützt und bietet Schutz unter schwierigen Bedingungen.
Der MiniTest FH ist eine kompakte, leistungsstarke Lösung für präzise Messungen in verschiedenen Branchen.
Kontaktieren Sie uns für weitere Informationen, wir helfen Ihnen gerne bei der Auswahl des richtigen Sensors für Ihre spezifischen Messanforderungen.
Merkmale
- Hochpräzise Wanddickenmessung von Nichteisenmetallen bis 24 mm Dicke
- Außergewöhnliche Genauigkeit und Wiederholbarkeit durch sensorintegrierte digitale Signalverarbeitung (SIDSP®)
- 2 Millionen Messwerte in über 200 Batches speicherbar

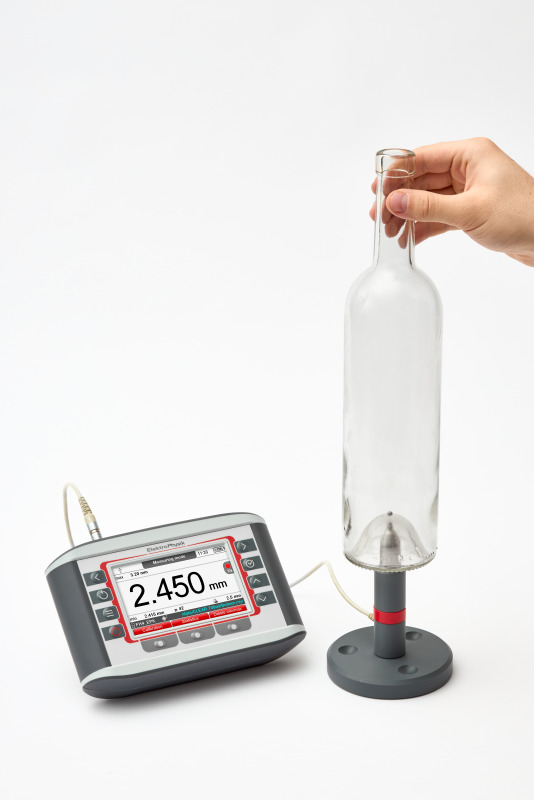

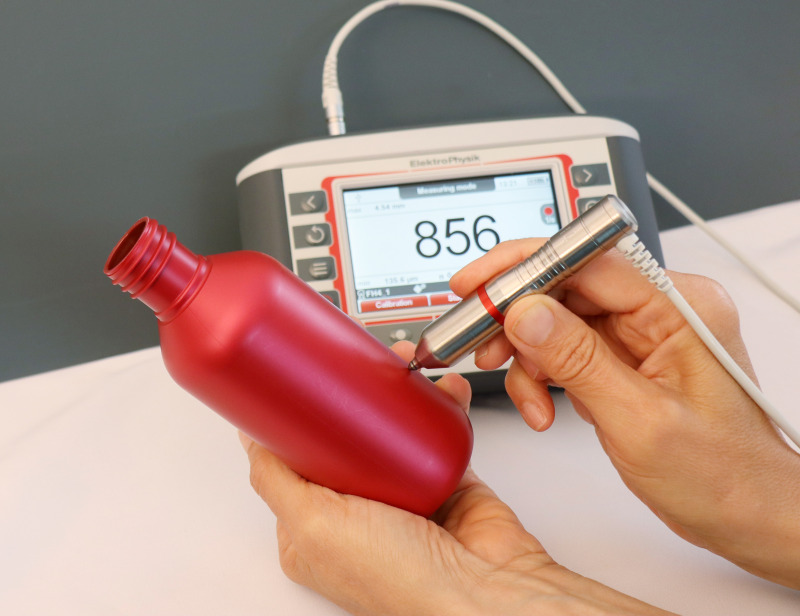

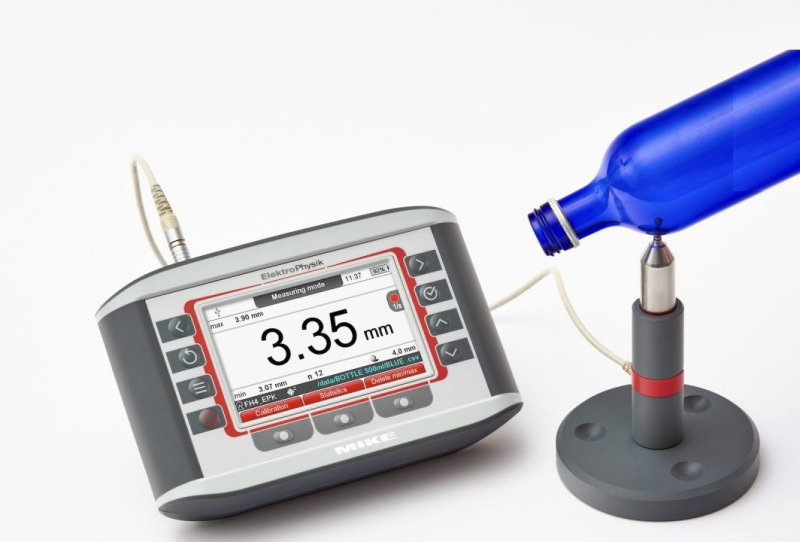

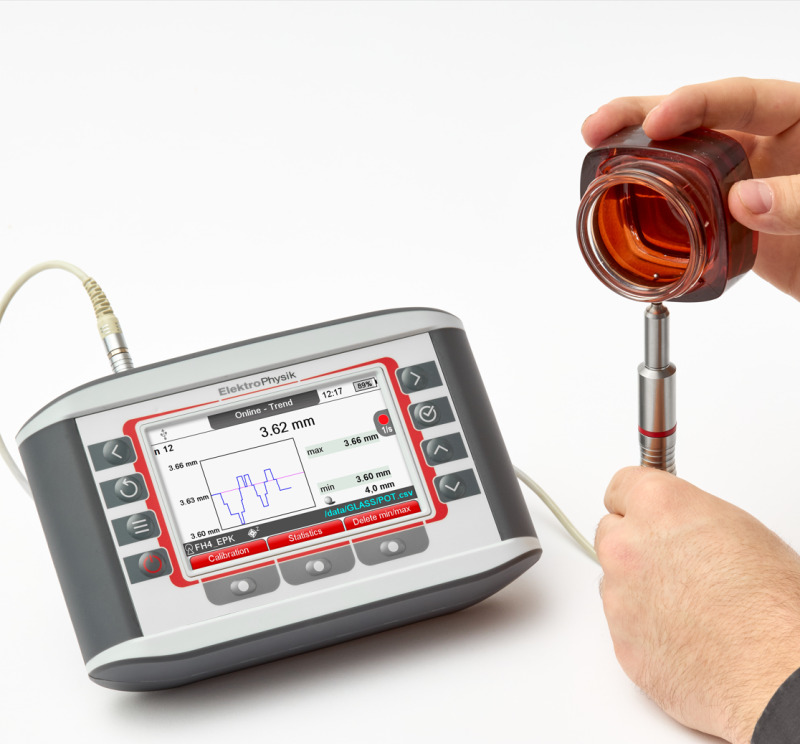

- Geeignet für alle Verpackungsarten wie Flaschen und Behälter aus Glas und Kunststoff
- Sowie für Verbundwerkstoffe, Aluminium- und Titanteile mit komplexen Geometrien in der Luft- und Raumfahrt und im Automobilbau
- Bis zu 20 Messungen pro Sekunde
- Verschleißfeste Sensoren mit gehärteten Sensorspitzen
- Direkter Datenimport in Auswertesoftware
- Bluetooth-, USB- und RS 232 C-Schnittstellen
- KI-basierte Schnellkalibrierungsfunktion
- IP 65, spritzwassergeschützt
Lieferumfang
- MiniTest FH Grundgerät
- Stabiler Kunststoffkoffer für Transport und Lagerung
- Sensor nach Wahl inklusive:
- Zielbälle oder Drähte
- Null- und Kalibrierkappen
- Ein gefedertes Messstativ, alle Sensoren außer der 90°-Version.
- eine spezielle Schutzkappe und ein Abschirmrohr für den Transport.
- USB-Anschluss und Ladekabel
 |

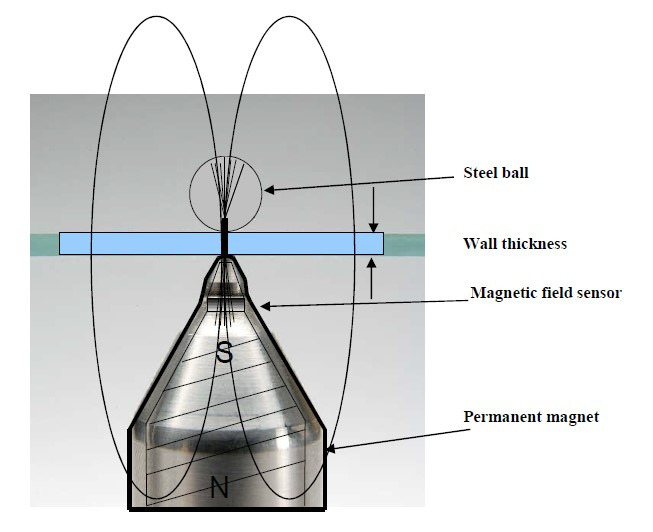

Der MiniTest FH verwendet ein Hallelement, um Variationen im elektromagnetischen Feld zu erfassen und in einen Dickenwert umzuwandeln.
|
| Sensor | Standardkugel-/Drahtgröße, mm | Anzahl der Kugeln/Drähte | Magnetkugelgrößen, mm | Anzahl der Kugeln | Messbereich in mm |
|---|---|---|---|---|---|
| FH2 | 1,5/2,5/4 | 100/100/50 | - | - | 0-2,3 |
| FH2-M | 1,5/2,5/4 | 100/100/50 | 1,5/3 | 20/20 | 0-4,5 |
| FH2-90 | 1,5/2,5/4 | 100/100/50 | - | - | 0-2,3 |
| FH2-M-90 | 1,5/2,5/4 | 100/100/50 | 1,5/3 | 20/20 | 0-4,5 |
| FH4 | 1,5/2,5/4 | 100/100/50 | - | - | 0-6 |
| FH4-90 | 1,5/2,5/4 | 100/100/50 | - | - | 0-6 |
| FH4-1 | 1/1,5/2,5/4 | 100/100/100/50 | - | - | 0-6 |
| FH4-1-90 | 1/1,5/2,5/4 | 100/100/100/50 | - | - | 0-6 |
| FH4-M | 1,5/2,5/4 | 100/100/50 | 1,5/3 | 25/20 | 0-9 |
| FH-4-M-90 | 1,5/2,5/4 | 100/100/50 | 1,5/3 | 25/20 | 0-9 |
| FH4cc | 1,5/2,5/4 | 100/100/50 | - | - | 0-4 |
| FH4cc-90 | 1,5/2,5/4 | 100/100/50 | - | - | 0-4 |
| FH4cc-M | 1,5/2,5/4 | 100/100/50 | 1,5/3 | 25/20 | 0-8 |
| FH4cc-M-90 | 1,5/2,5/4 | 100/100/50 | 1,5/3 | 25/20 | 0-8 |
| FH4-WIRE | 0,66/1,15 | 20/20 | - | - | 0-13 |
| FH4-WIRE-90 | 0,66/1,15 | 20/20 | - | - | 0-13 |
| FH10 | 2,5/4/6/9 | 100/50/25/10 | - | - | 0-13 |
| FH10-M | 2,5/4/6/9 | 100/50/25/10 | 4/6 | 20/20 | 0-24 |
| FH10cc | 2,5/4/6/9 | 100/50/25/10 | - | - | 0-12 |
| FH10cc-M | 2,5/4/6/9 | 100/50/25/10 | 4/6 | 20/20 | 0-23 |
 |

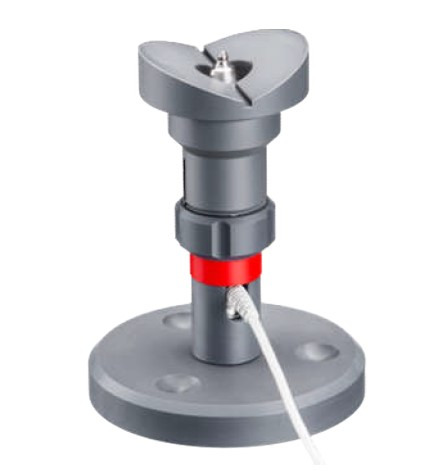

Federbelasteter Messständer |
 |
1-mm-Kugel oder Drahtreferenz

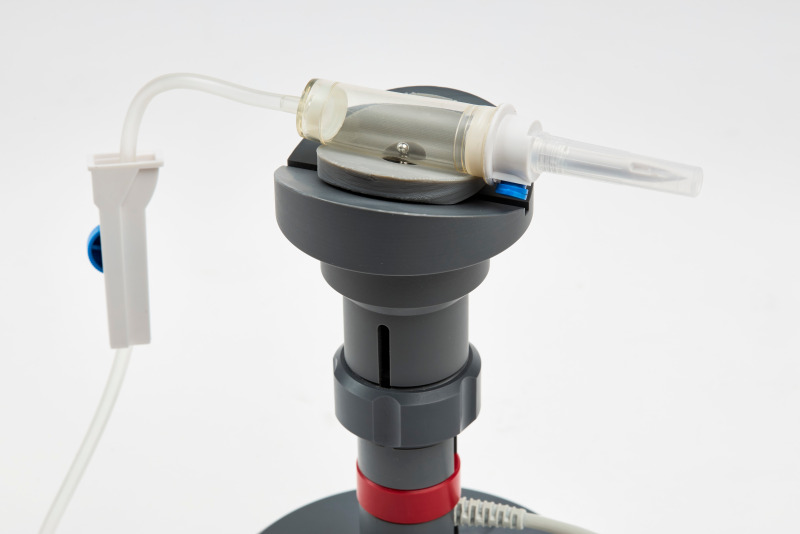

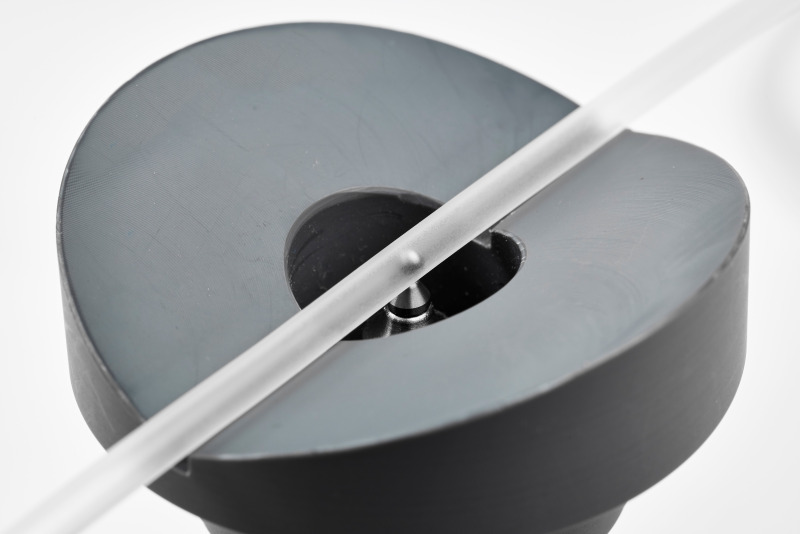

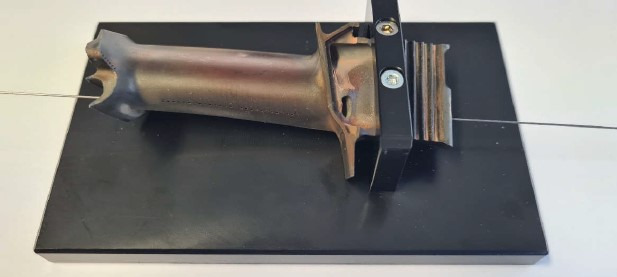

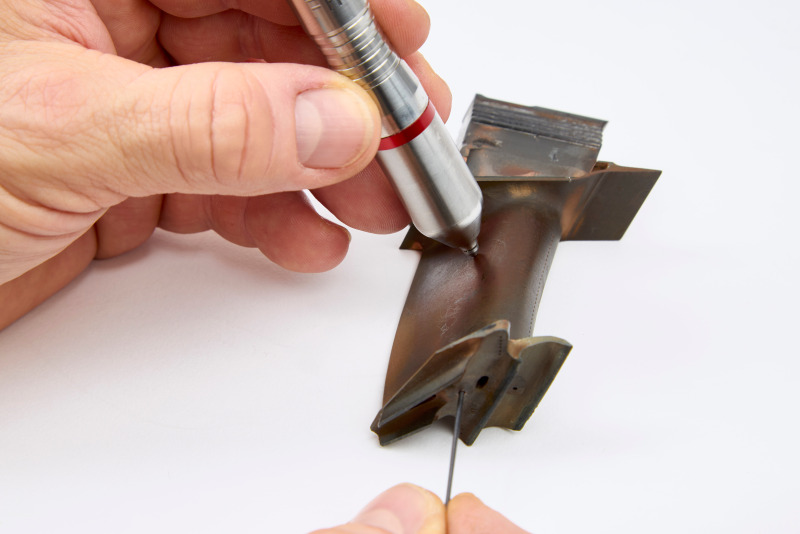

FH4-1 Zusätzlich zu den Standardanwendungen ist der FH4-Sensor in spezialisierten Versionen erhältlich, die auf spezifische Messaufgaben zugeschnitten sind. Besonders im medizinischen Bereich, wo die Messung kleiner Teile mit engen Passagen üblich ist, ist der Sensortyp FH4-1 ideal. Diese Variante ist für Aufgaben wie die Messung der Wanddicke von Schläuchen, künstlichen Organen, Stents, Infusionssets usw. ausgelegt und verwendet eine Zielkugel mit einem Durchmesser von nur 1 mm. FH4-Wire Bestimmte Anwendungen stellen Herausforderungen dar, die die Verwendung von Messkugeln ausschließen, oft aufgrund des Risikos der Unwiederbringlichkeit im zu messenden Objekt. In solchen Fällen bietet der FH-Sensor eine einzigartige Lösung in Form des FH4-Wire-Sensors. Diese Variante verwendet einen Messdraht anstelle einer Kugel, was ihn unverzichtbar für die Prüfung von Turbinenschaufeln macht, bei denen die Wanddicke genau gegen einen in die Kühlbohrungen eingeführten Draht bestimmt werden kann. |
 |

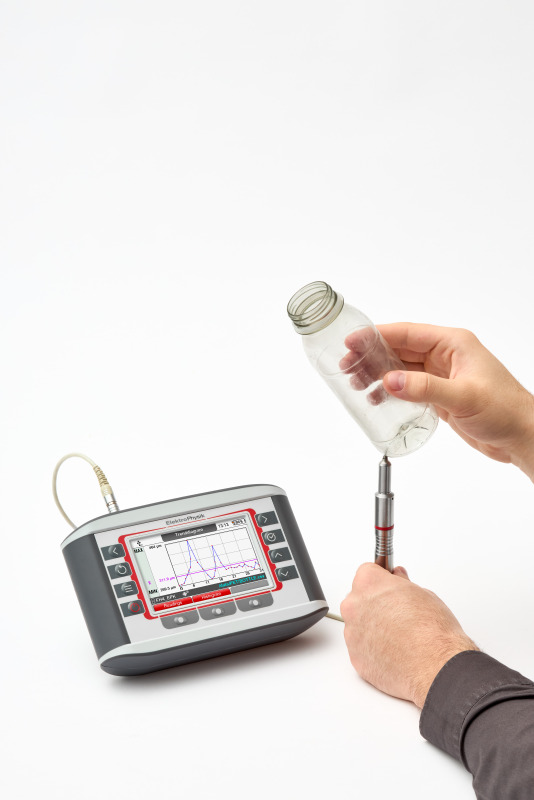

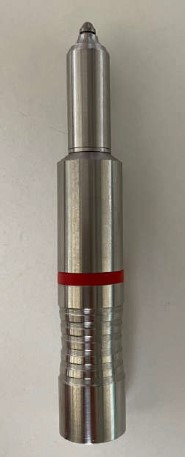

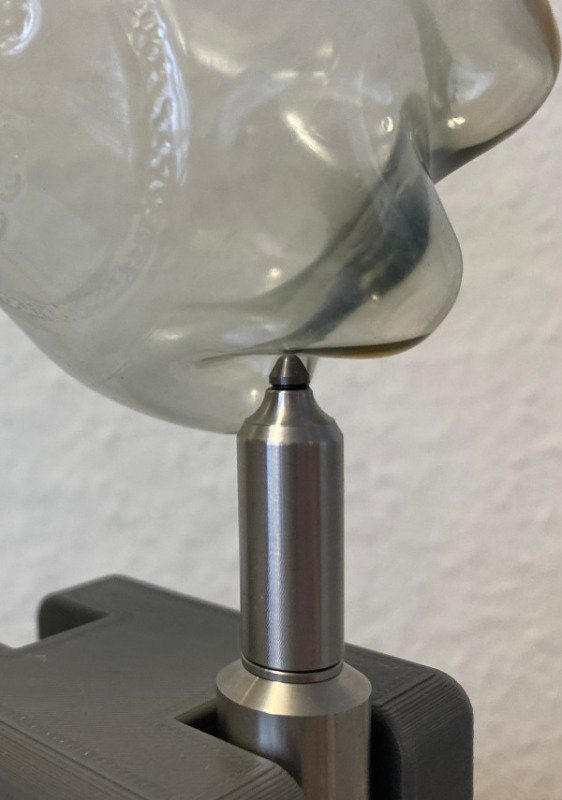

FH2-Sensoren Wie die unteren Hohlräume von PET-Flaschen und kleine Komponenten mit schwer zugänglicher Geometrie. |
 |

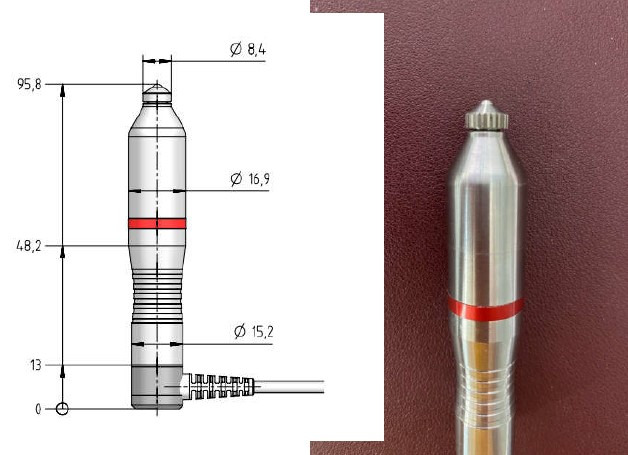

Austauschbare Spitzenkappen für Anwendungen mit hohem Verschleiß Für Situationen, in denen ein hoher Verschleiß an der Messspitze zu erwarten ist, ist ein Sensor mit austauschbarer Verschleißspitze verfügbar. |
 |

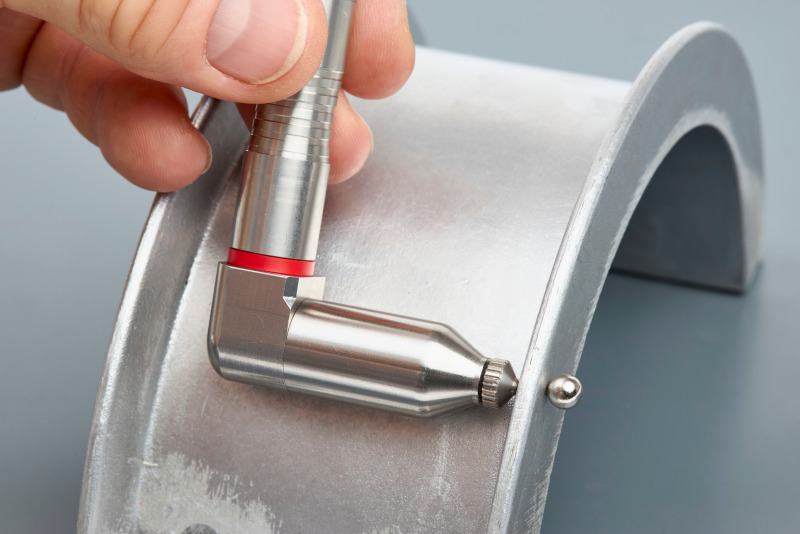

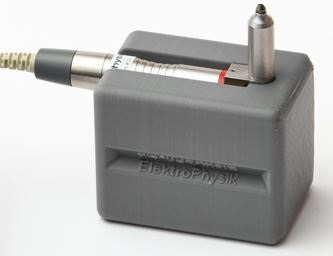

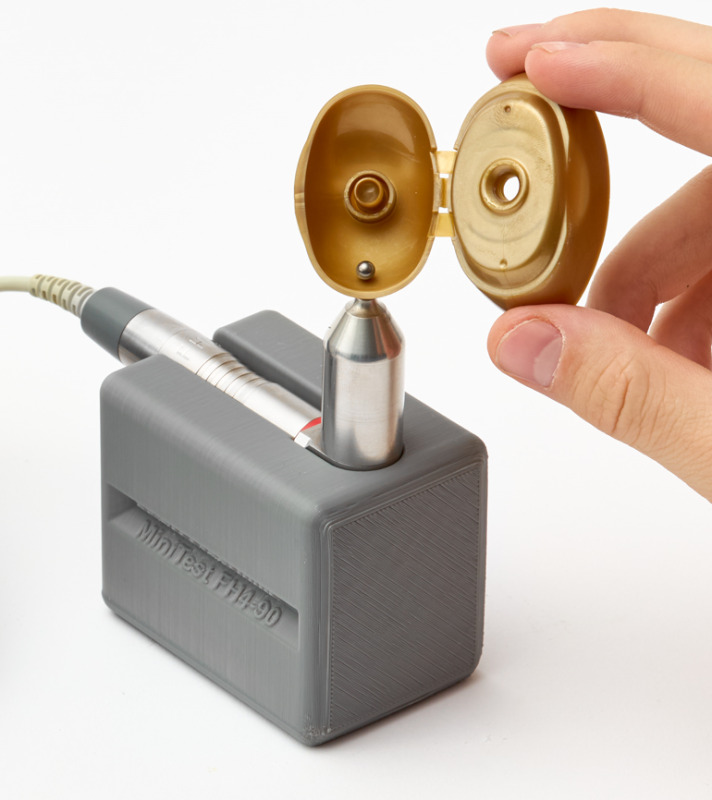

90° Sensoren für schwer zugängliche Bereiche Die FH2- und FH4-Sensoren sind auch in einer 90°-Winkelversion erhältlich, um dort Zugang zu gewähren, wo Standardsensoren nicht messen können. Gewinkelte Sensoren sind technisch ähnlich wie ihre geraden Versionen. |

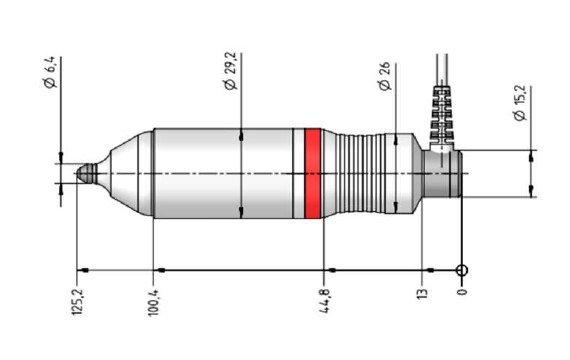

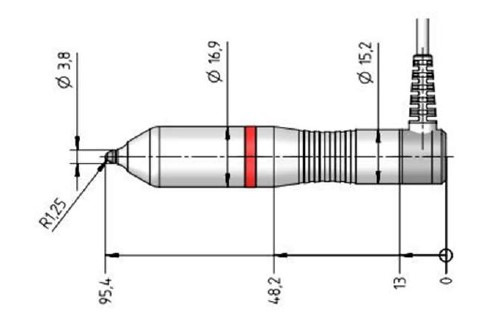

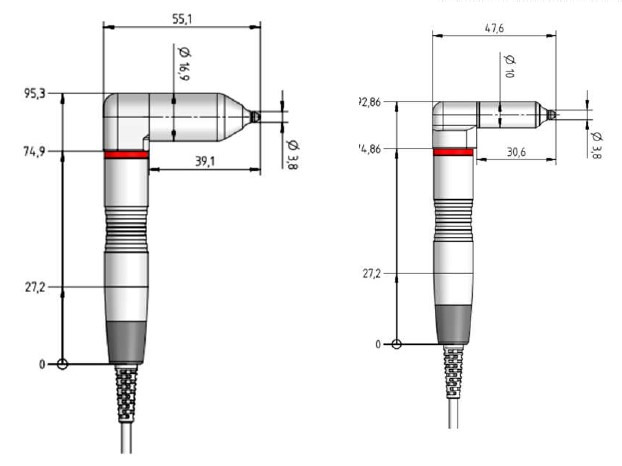

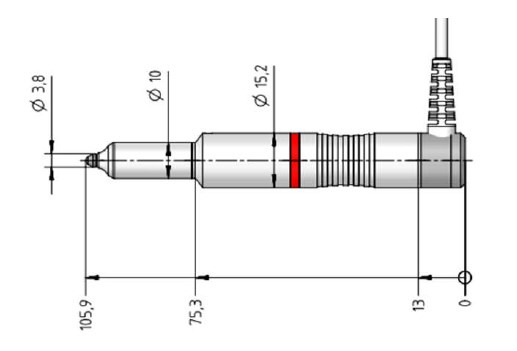

Abmessungen
Alle Maße sind in mm
Alle Maße sind in mm
Alle Maße sind in mm
Alle Maße sind in mm
Spezifikationen
| Messprinzip | Magnetostatisch |
| Wiederholbarkeit | Besser als ± (1 μm + 0,5 % vom Messwert) |
| Erste Lösung | 0,1 μm (FH2) |
| Kalibrierungsmodi | Werkskalibrierung, Nullkalibrierung, Null + 4 Kalibrierpunkte |
| Maßeinheiten | Metrisch (μm, mm), Imperial (mils, Zoll) |
| Statistische Auswertung | Numerisch, Trend und Histogramm |
| Datenaufzeichnungsrate | 1, 2, 5, 10, 20 Messwerte pro Sekunde (wählbar) |
| Datenspeicher | 2.000.000 Messwerte in über 200 Batches speicherbar |
| Schnittstellen | USB, Bluetooth, RS 232 C |
| Umgebungstemperatur | -10°C … + 60°C (Lagertemperatur -20°C … + 80°C) |
| Liefern | 8 x NiMH AA Akkus – Laden über USB |
| Maße | 19,5 x 12 x 5 cm |
| Gewicht | 775 g |
