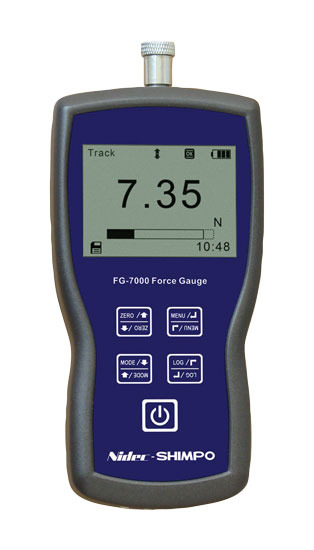

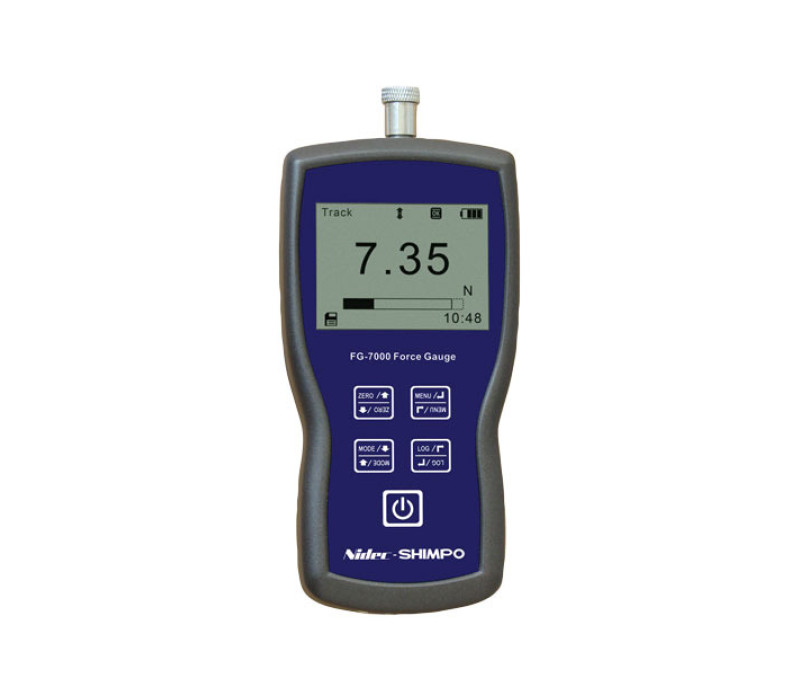

FG-7000 Serie Digitale Kraftmessgeräte
Die Checkline FG-7000 Serie Digitale Kraftmessgeräte sind in 8 Modellen von 5 N bis 1000 N erhältlich.
Die robusten Gehäuse der FG-7000 Serie sind so konzipiert, dass sie perfekt in der Hand liegen und für tragbare Tests geeignet sind. Das große beleuchtete Display mit automatischer 180°-Umschaltung, Kompressions-/Zug-Ikonen und die mit Dual-Tasten beschriftete Tastatur ermöglichen sofortiges Umschalten zwischen Druck- und Zugtests für den Einsatz unterwegs oder an Prüfständen.
Die FG-7000 Modelle bieten eine mehrsprachige Benutzeroberfläche, die eine einfache Menüprogrammierung zur Auswahl und Einrichtung des Instruments entsprechend Ihren Anforderungen ermöglicht.
3 Betriebsmodi sind wählbar:
- "Track"-Modus für Echtzeitmessungen,
- "Peak"-Modus zur Anzeige des Spitzenwerts, der bis zum Erkennen eines höheren Spitzenwerts bestehen bleibt, und
- "Auto Peak"-Modus, der dem Peak-Modus ähnelt, jedoch wird der Spitzenwert auf dem Display nach einer programmierten Zeit zusätzlich zurückgesetzt.
Programmierbare Grenzwerte ermöglichen eine schnelle visuelle und akustische Anzeige, ob ein Test auf dem LCD bestanden oder nicht bestanden hat. Zusätzlich kann der Vergleichsausgang zur Integration des Instruments in Ihr Qualitätsmanagementsystem für wiederholte Tests, z.B. in einer Produktionslinie, eingerichtet werden.
Das FG-7000 kann auf Knopfdruck eine Messung speichern, um einfache Datenakquisition durchzuführen, oder auf kontinuierliche Datenspeicherung eingestellt werden. Die Daten können auf dem Bildschirm angezeigt, an den optionalen Drucker gesendet oder in der kostenlosen Software analysiert und grafisch dargestellt werden.
Der 1.000-Punkte-Speicher mit programmierbaren Gruppen ermöglicht die Aufzeichnung und einfache Trennung mehrerer Tests beim Laden.

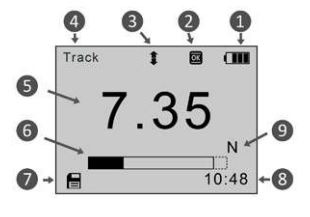

- 1. Batteriesymbol: Batteriestatus oder Ladezustand. Blinkt, wenn das Messgerät aufgeladen werden muss.
- 2. OK/OV-Indikator: Unterer Grenzwert; zwischen unterem und oberem Grenzwert; oberer Grenzwert
- 3. Kraftsymbol: Gibt die Kraftrichtung an. bedeutet Zug; bedeutet Druck
- 4. Testmodus-Symbol: Drei Messmodi: Track, Peak und Auto Peak.
- 5. Aktueller Messwert
- 6. Analoge Balkenanzeige: Zeigt die aktuelle Position innerhalb des vollen Skalenbereichs an. Wenn der Balken den Bereich umschließt, der durch die gestrichelte Linie begrenzt ist, bedeutet dies, dass die volle Skalenkapazität überschritten und eine Überlastung vorliegt.
- 7. Speichersymbol: Zeigt an, dass Daten gespeichert werden.
- 8. Systemzeit
- 9. Einheitensymbol: Ausgewählte Maßeinheit.
Merkmale
- Eine Abtastrate von 1000 Hz in Kombination mit einer Genauigkeit von 0,2% des vollen Messbereichs ermöglicht eine schnelle Erfassung und liefert eine hohe Auflösung sowie präzisere Ergebnisse.
- 3 Betriebsmodi: Track, Peak & Auto-Peak

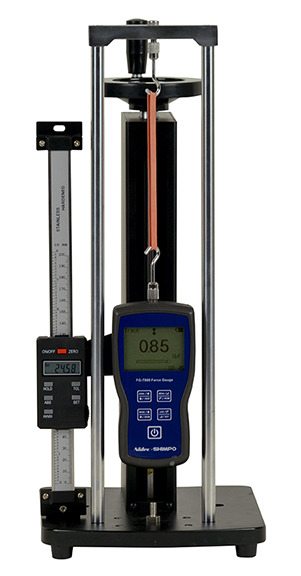

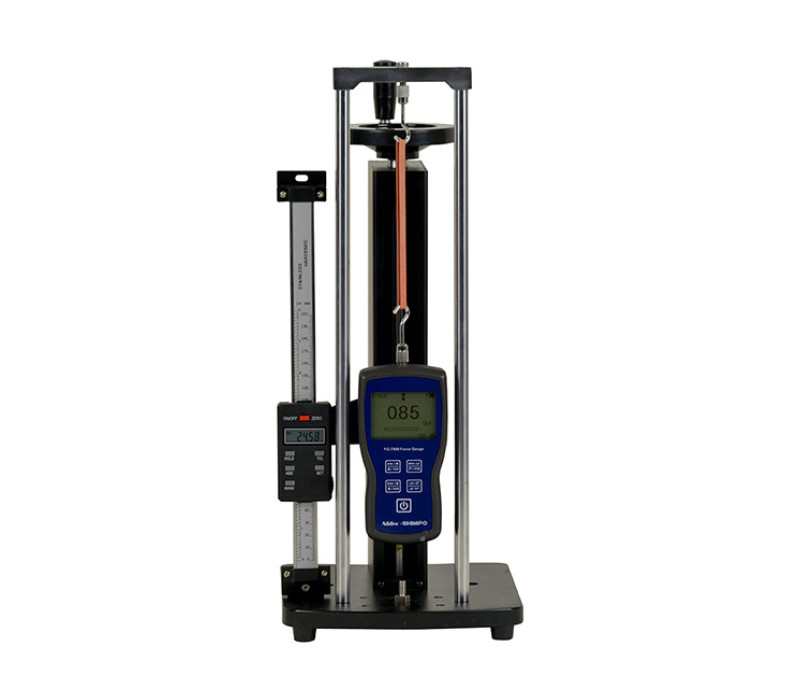

- Das 180° automatisch umkehrbare Display, die Zug/Druck-Symbole und die doppelt bedrückte Tastatur ermöglichen den Einsatz als tragbares Messgerät oder die Montage auf dem Kopf stehend an einem Prüfstand.
- Programmierbare obere und untere Grenzwerte ermöglichen eine sofortige visuelle und akustische Anzeige von bestandenen oder nicht bestandenen Tests.
- Die erfassten Datenpunkte können auf dem Display angezeigt, an einen optionalen Drucker gesendet oder in ein Softwarepaket hochgeladen werden, um weitere Analysen durchzuführen.

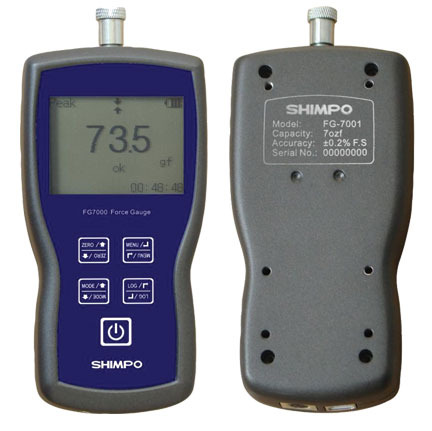

- Die robuste, ergonomische Konstruktion aus druckgegossenem Aluminium ermöglicht den Einsatz in anspruchsvollen Anwendungen.
- Die Vergleichsfunktion bietet dem Benutzer die Möglichkeit, das System einfach in ein Pass/Fail-Testsystem zu integrieren.
- Die Auswahl mehrerer Sprachen und Maßeinheiten ermöglicht eine flexible Benutzeranpassung und -komfort.
- Ein Werkskalibrierungszertifikat ist im Lieferumfang enthalten, zusammen mit gängigen Adapteranbauteilen.

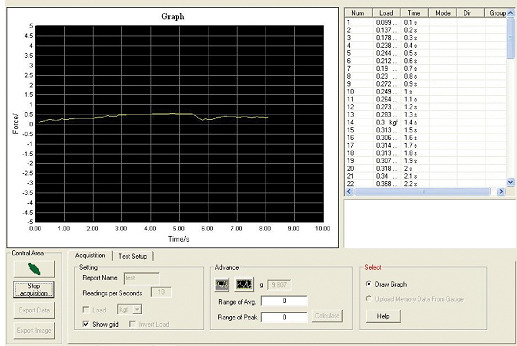

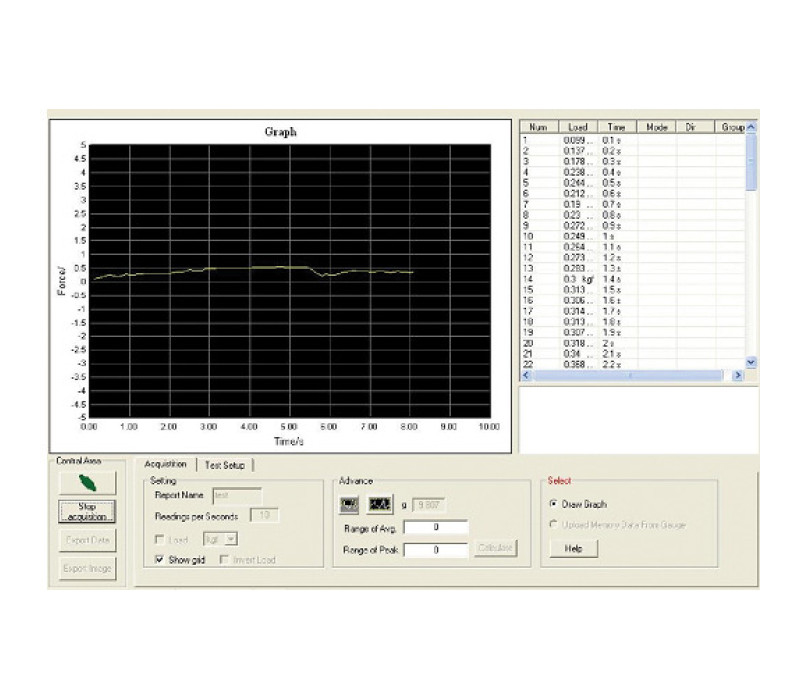

- Kostenlose Software zum Datenprotokollieren und Erstellen von Diagrammen steht zum kostenlosen Download auf der Website zur Verfügung.

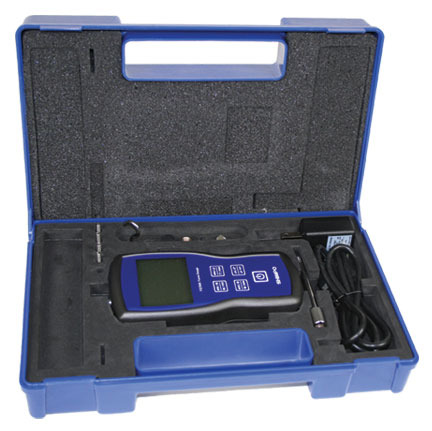

Alle Modelle werden als komplettes Set geliefert und enthalten:
- AC-Adapter/Ladegerät
- USB-Kabel
- Hakenaufsatz
- Flachspitzenaufsatz
- Kegelspitzenaufsatz
- Kerbspitzenaufsatz
- Verlängerungsschaftaufsatz
- Kalibrierzertifikat
- Englische Bedienungsanleitung
- Geliefert in einem schaumstoffgefüllten Tragekoffer.
| Modell | Kapazität | Auflösung | ||
| FG-7002 | 5000,0 mN 5,0000 N 500,00 gf 18,000 ozf 1,1000 lbf | 0,5 mN 0,0005 N 0,05 gf 0,005 ozf 0,0001 lbf | ||
| FG-7003 | 10000 mN 10,000 N 1000,0 gf 1,0000 kgf 35,00 ofz 2,2000 lbf | 1 mN 0,001 N 0,1 gf 0,0001 kgf 0,01 ozf 0,0005 lbf | ||
| FG-7004 | 20000 mN 20,000 N 2000,0 gf 2,0000 kgf 70,00 ozf 4,400 lbf | 5 mN 0,005 N 0,5 gf 0,0005 kgf 0,01 ozf 0,0001 lbf | ||
| FG-7005 | 50000 mN 50,000 N 5000,0 gf 5,0000 kgf 180,00 ozf 11,000 lbf | 5 mN 0,005 N 0,5 gf 0,0005 kgf 0,01 ozf 0,0001 lbf | ||
| FG-7006 | 100,00 N 10000 gf 10,000 kgf 350,0 ozf 22,000 lbf | 0,01 N 1 gf 0,001 kgf 0,1 ozf 0,005 lbf | ||
| FG-7007 | 200,00 N 20000 gf 20,000 kgf 700,0 ozf 44,00 lbf | 0,05 N 5 gf 0,005 kgf 0,1 ozf 0,01 lbf | ||
| FG-7008 | 500,00 N 50,000 gf 50,000 kgf 1800,0 ozf 110,00 lbf | 0,05 N 5 gf 0,005 kgf 0,1 ozf 0,01 lbf | ||
| FG-7009 | 1000,0 N 100,00 gf 100,00 kgf 3500 ozf 220,00 lbf | 0,1 N 0,01 gf 0,01 kgf 1 ozf 0,05 lbf |
Spezifikationen
| Genauigkeit | ± 0,2% vom vollen Messbereich (F.S.) |
| Messmodus | Spitzenwertmodus, Autopeak-Modus oder Track-Modus |
| Wählbare Einheiten | mN, N, gf, kgf, ozf und lbf (abhängig vom Messbereich) |
| Überlastkapazität | 150% des vollen Messbereichs (LCD blinkt bei Überschreitung von 110% des vollen Messbereichs) |
| Datenerfassungsrate | 1000 Hz |
| Display | 54 x 40 mm; Punkt-Matrix-LCD mit LED-Hintergrundbeleuchtung |
| Aktualisierungsrate des Displays | 10 Mal pro Sekunde |
| Speicher | 1000 Datensätze |
| Schwellenwert | Programmierbare obere und untere Grenzwerte |
| Batterieanzeige | Das Display zeigt ein blinkendes Batteriesymbol an, wenn die Batterie schwach ist. |
| Stromversorgung | 3,6 V Gleichstrom (DC), 800 mAh wiederaufladbare Ni-MH-Batterien |
| Batterielebensdauer | Ungefähr 16 Stunden kontinuierliche Nutzung pro voller Ladung |
| Ladegerät / Adapter | Universelles USB/BM-Ladegerät, Eingang: 110 ~ 240VAC (nicht enthalten) |
| Temperaturauswirkungen | < 0,03% des vollen Messbereichs pro °C |
| Ausgänge | 1.) RS-232 2.) Ausgang bei Erreichen des Schwellenwerts ("Innerhalb") 3.) Ausgang bei Unterschreiten oder Überschreiten des Schwellenwerts ("Unter oder über") |
| Betriebstemperatur | -10 bis 40 °C |
| Relative Luftfeuchtigkeit bei Lagerung | 20 bis 80% |
| Housing | Aluminum |
| Lagertemperatur | -20 bis 50 °C |
| Relative Luftfeuchtigkeit im Betrieb | 5 bis 95% |
| Abmessungen | 145 x 73 x 35.5 mm |
| Gewicht | 0.7 kg |
| Herkunft | China |
| Garantie | 1 Jahr |
Bestellen
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
