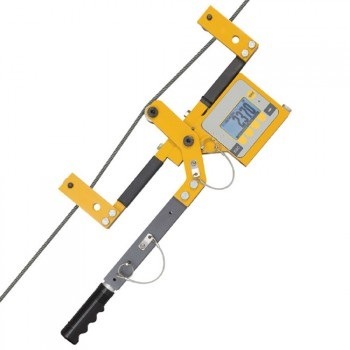

CTM Tragbarer Kabel Spannungsmesser
Das Modell CTM Tragbarer Kabel Spannungsmesser ist nicht mehr verfügbar und wurde durch das Modell ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.
2 Modelle
CTM-2000 - 2000 lb / 10 kN / 1000 kg
CTM-10000 - 10000 lb / 45 kN / 4500 kg
Max. Kabeldurchmesser - 25,4 mm
Das digitale Checkline CTM Spannungsmessgerät misst schnell die Spannung von Kabelgeländern, Abspanndrähten und Oberleitungen. Innerhalb von wenigen Sekunden kann es leicht angebracht, eingesetzt und demontiert werden. Die digitale Kraftmesszelle ist sehr akkurat und erfordert keinen Abgleich mit Korrekturtabellen.
Der schnellste Kabel Spannungsmesser
Der CTM kann am Kabel angebracht werden, die Spannung messen und wieder entfernt werden - in gerade mal 5 Sekunden! Komplizierte Korrekturtabellen zum Aufsuchen von Werten oder zum Umrechnen von Werten sind nicht mehr nötig. Der Benutzer kann schnell zwischen 15 verschiedenen Kabeldicken und gespeicherten Typen im Speicher auswählen. Der Check-Spannungsmodus zeigt grafisch die Spannung an. Selbst der seltene Batteriewechsel stellt kein Problem dar und lässt sich schnell durchführen.
Viele Anwendungsgebiete
Das CTM kann in vielen industriellen Anwendungen eingesetzt werden, um eine angemessene Spannung zu gewährleisten. Typische Anwendungen sind Mast- und Spanndrähte, sofort bindende Kabelbarrieren, Brücken, Aufzüge, Seilwinden, Spannbeton, Luftkraft Kabel und Betriebsmittel.
Merkmale
- NIST Kalibrierzertifikat
- 2 Jahre Garantie
- Laufrolle mit Kugellager vermeidet Reibung und bietet die größte Genauigkeit
- Tragbar und robust für Gebrauch im Freien
- Speichert Kalibrierungen bis zu 15 einzelnen Drahtgrößen und -typen bis zu max. 25 mm (1 Zoll)
- Verlängerungsgriff mit minimalem Aufwand einzusetzen
Optional erhältlich:
Hartkunststoff-Koffer mit eigenen Einlagen, die den CTM Spannungsmesser und sein Zubehör schützen.
DRINGEND EMPFOHLEN
Kalibrieren Sie jeden Kabeldurchmesser mit der am besten geeigneten Laufrolle. Wenn zwei Kabeltypen für denselben Durchmesser verwendet werden und die Genauigkeit entscheidend ist, kalibrieren Sie jeden Typ.
Rekalibrierung:
Liegt im ermessen des Benutzers. Normalerweise alle 24 Monate bei starkem Gebrauch. Eine erneute Werkskalibrierung dauert durchschnittlich 2-4 Tage.
Benutzerspezifische Kalibrierung:
Das CTM kann auf ein Musterstück des Benuzters kalibriert werden, wenn keines der werkskalibrierten Materialien geeignet sein sollte. In diesem Fall ist ein ca. 3 m langes Musterstück notwendig.
Welche Laufrolle sollte erworben werden?

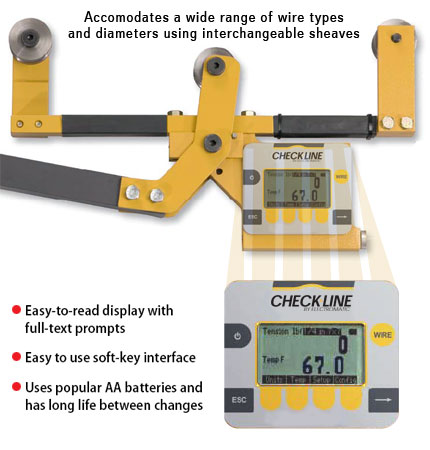

Laufrollen gibt es in drei Größen. Für die meisten Anwendungen ist ein Laufrollenset für das zu spannende Kabel ausreichend. Wenn Sie Spannung in Größen von 3 cm und 0,5 cm Durchmesser messen wollen, sollten Sie zwei Laufrollen verwenden. Der Benutzer muss die geeignete Scheibe für Kabeldurchmesser und gespeicherter Kalibrierung verwenden. Mit dem richtigen Kreuzschlüssel dauert es ca. nur zwei Minuten die Scheibe auszuwechseln.
Kabelgrößen Kalibrierung mit Handschlinge :
| Wire Size |
Default Load* |
1 x 7 EHS |
1 x 9 EHS |
6 x 19 FC |
3 x 7 Safety |
3 x 7 PreStressed |
Solid | 7 x 19 S.S. |
|---|---|---|---|---|---|---|---|---|
| 3/16" | 1000 lbf | ** | ||||||
| 5mm | 1000 lbf | |||||||
| 1/4" | 2000 lbf | |||||||
| 5/16" | 3000 lbf | |||||||
| 3/8" | 3500 lbf | |||||||
| 7/16" | 4000 lbf | |||||||
| 1/2" | 5000 lbf | |||||||
| 9/16" | 6000 lbf | |||||||
| 5/8" | 7000 lbf | |||||||
| 3/4" | 8000 lbf | |||||||
| *Or maximum capacity of CTM / whichever is lower **Solid wire for prestressed concrete cabling uses higher calibration load |
||||||||
Die Kalibrierung kann falls gewünscht verändert werden. Höhere Kalibrierungen sind beschränkt auf eine max. Kapazität der Schlinge. Mit einem Werkstück von ca. 3m kann eine eigene Kalibrierung durchgeführt werden. Bitte nehmen Sie Kontakt mit dem Hersteller auf.
Bestellbeispiel
CTM-10000 -. € --,--
CTM-SH-S -. € --,--
Erste Kalibrierung - Keine Abbuchung
Zweite Kalibrierung -. € --,--
Jede zusätzliche Kalibrierung - € --,--
. (15 getrennte Kalibrierungen maximal)
CTM Kabelspannungsmesser umfasst Kalibrierung auf einer Fabrikprobe.
Geben Sie DURCHMESSER und LEITERKONSTRUKTION an.
Sollte Ihr Kabel nicht in der obigen Tabelle aufgeführt sein oder wenn Sie ein Angebot per E-Mail erhalten möchten, laden Sie bitte das
Kabelspannungmesser Anfrageformular.doc
und senden Sie das Formular an unsere E-Mail. Wir können dann prüfen, ob Kabel für die Kalibrierung verfügbar sind ode ob wenn 3 Meter Kabel notwendig sind.
Kabelspannungmesser Anfrageformular.doc
und senden Sie das Formular an unsere E-Mail. Wir können dann prüfen, ob Kabel für die Kalibrierung verfügbar sind ode ob wenn 3 Meter Kabel notwendig sind.
Ähnliche Produkte
Spezifikationen
| Kapazität: | CTM-2000 - 10 kN / 1000 kg CTM-10000 - 45 kN / 4500 kg |
| Drahtdicke: | 4,75 - 25mm |
| Genauigkeit: | ±3% |
| Auflösung: | einstellbar auf niedrig/ mittel/ hoch |
| Anzahl möglicher Kalibrierungen: | bis zu 15 Kalibrierungen unabhängig speicherbar |
| Funktionstemperatur: | -20°C bis 60°C |
| Fehlermeldung: | Kabelverlängerung von 2mm |
| Anzeige: | LCD Display, Volltext 2,54cm hoch |
| Antriebsscheiben: | Antriebsscheiben sind nicht mit größeren Kabeln kompatibel als 1,27 cm Dicke - Sie können zusätzliche Antriebsscheiben für größere Größen bestellen |
| Messeinheiten: | Pfund, Kilogramm, Newton |
| Schutz: | Geeignet für den Einsatz im Freien |
| Abmessungen: | 25 x 59 x 8 cm |
| Gewicht: | 5 kg |
| Garantie: | 2 Jahre |
